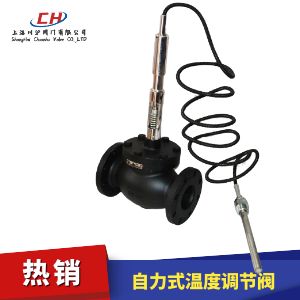

自力式温度调节阀图片

自力式温度调节阀 型号:ZZW

自力式温度调节阀是不需要任何外加能源而进行温度自动调节。利用液体热胀冷缩原理,靠感温包内液体体积变化产生的压力来调节阀门开度,以达到控制热源介 质流量的目的,最终控制被加热介质的温度。自力式温度调节阀适用于蒸汽、热水、热油等为介质的各种换热工况。 广泛应用于供暖、空调、生活热水中的温度自动调节,以及特殊工况的温度自动调节,如化工、纺织、制药等生产工程。

阀门选型
自力式温度调节阀分为加热型温度调节阀、冷却型温度调节阀、三通合流温度调节阀、三通分流温度调节阀。不同用途的自力式温度控制阀的工作原理大体相同,都是利用感温液体受热膨胀、遇冷收缩及液体不可压缩的原理进行调节。

自力式温度调节阀 技术参数

公称通径(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250
流通能力CV值 3.2 5 8 12.5 20 32 50 80 120 180 260 350 450
公称压力(Mpa) PN16 PN25
温度设定范围℃

40℃~~100℃

导管长度m

导管标准长度3.5m;可特殊定做5m   10m   15m

最大工作温度 球墨铸铁

280℃

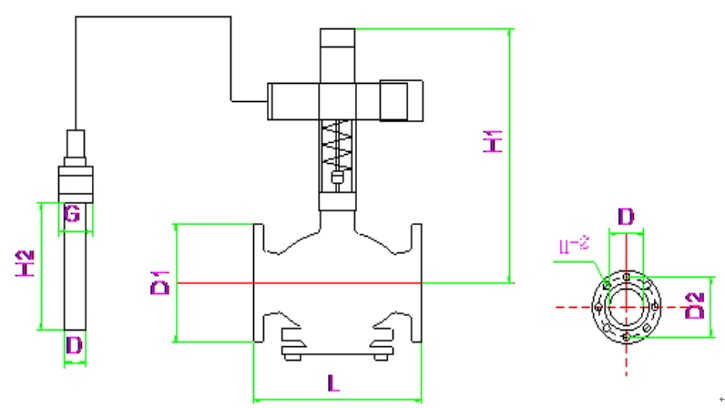

自力式温度调节阀 结构图

自力式温度调节阀结构图

自力式温度调节阀 外形尺寸

型号 H1 (mm) 1       D1 (mm) D (mm) D2 (mm) L (mm) d (mm) G (mm) H2 (mm) n-Φ (mm) 重量(kg)
DN32 419 135 32 100 180 25 M32*1.5 180 4-Φ18 18.5
DN40 440 145 40 110 200 25 M32*1.5 180 4-Φ18 21
DN50 450 160 50 125 230 25 M32*1.5 180 4-Φ18 26
DN65 465 180 65 145 290 25 M32*1.5 280 4-Φ18 33
DN80 476 195 80 160 310 25 M32*1.5 280 8-Φ18 40
DN100 16KG 500 215 100 180 350 25 M32*1.5 280 8-Φ18 50
25KG 500 235 100 190 350 25 M32*1.5 280 8-Φ23 53
DN125 16KG 515 245 125 210 395 25 M32*1.5 280 8-Φ18 70
25KG 515 270 125 220 400 25 M32*1.5 280 8-Φ26 73
DN150 16KG 537 280 150 240 470 25 M32*1.5 280 8-Φ23 98.5
25KG 537 300 150 250 485 25 M32*1.5 280 12-Φ26 101.5
DN200 16KG 556 335 200 300 495 25 M32*1.5 380 12-Φ22 136
25KG 556 360 200 310 495 25 M32*1.5 380 12-Φ26 140
DN250 16KG 591 405 250 355 640 25 M32*1.5 380 12-Φ22 206
25KG 591 425 250 370 622 25 M32*1.5 380 12-Φ30 210
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要自力式温度调节阀产品详细样本。
  • 自力式压力调节阀
  • 自力式调节阀
    自力式压力调节阀(材质碳钢、法兰连接、顶装薄膜式、适合常温介质)
  • 自力式压力调节阀
  • 自力式调节阀
    自力式压力调节阀(材质碳钢、顶装薄膜式、带冷凝管、适合高温介质)
  • 自力式压力调节阀
  • 自力式调节阀
    自力式压力调节阀(材质碳钢、法兰连接、顶装弹簧式、适合常温介质)
  • 自力式压力调节阀
  • 自力式调节阀
    自力式压力调节阀(材质不锈钢、活塞式、适合高压介质调压)
  • 氮封阀
  • 自力式调节阀
    氮封阀(材质碳钢、法兰连接、供氮系统上作为进氮阀使用、也叫带指挥器自力式压力调节阀)
  • 氮封阀
  • 自力式调节阀
    氮封阀(材质不锈钢、法兰连接、供氮系统上作为进氮阀使用)
  • 泄氮阀
  • 自力式调节阀
    泄氮阀(材质碳钢、法兰连接、供氮系统上作为出氮阀使用,也叫自力式微压调节阀)
  • 泄氮阀
  • 自力式调节阀
    泄氮阀(材质不锈钢、法兰连接、供氮系统上作为出氮阀使用,也叫自力式微压调节阀)
  • 电动温度控制阀
  • 电动调节阀
    电动温度控制阀(材质碳钢、法兰连接、带温度传感器和集成温度控制模块)
  • 自力式温度调节阀
  • 自力式调节阀
    自力式温度调节阀(材质碳钢、法兰连接、十字形、适合120度一下介质调温)
  • 自力式温度调节阀
  • 自力式调节阀
    自力式温度调节阀(材质碳钢、法兰连接、一字形、适合120度一下介质调温)
  • 带指挥器的压力调节阀
  • 自力式调节阀
    带指挥器的压力调节阀(材质不锈钢、螺纹连接、带指挥器型、适合微压调节)

自力式温度调节阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

自力式温度调节阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
