氮封阀

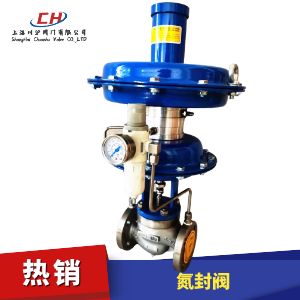

氮封阀图片
阀体材质 WCB、304不锈钢、316不锈钢
公称通径 DN15-100mm
压力范围 PN1.6MPa、2.5MPa、4.0MPa、6.3MPa Class150,300
作用形式 压闭式
适用介质 氮气、压缩空气、天然气等
执行机构 膜片式
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

氮封阀 型号：ZZYVP

带指挥器操作调压氮封阀由供氮装置和泄氮装置两部分组成。供氮装置由指挥器和主阀两部分组成。主要用于储罐顶部氮气压力恒定控制，以保护罐内物料不被氮化及储罐安全。

阀门选型
当储罐进液阀开启，向罐内添加物料时，液面上升，气相部分容积减小，压力升高，当罐内压力升至高于泄氮装置压力设定值时，泄氮装置打开，向外界释放氮气，使罐内压力下降，降至泄氮装置压力设定点时，泄氮装置自动关闭。
当储罐出液阀开启，用户放料时，液面下降，气相部分容积增大，罐内压力降低，供氮装置开启，向储罐注入氮气，使罐内压力上升，当罐内压力上升至供氮装置自动关闭。

氮封阀 技术参数

公称通径(mm) 20 25 40 50 80 100 150
阀座直径(mm) 6 15 20 25 32 40 50 65 80 100 125 150
额定流量系数Kv 3.2 5 8 10 20 32 50 80 100 160 250 400
压力调节范围 0.5～70 20～120 60～400 300～700 500～1000 KPa
公称压力PN 1.0、1.6 MPa
被调介质温度 80、200 ℃
流量特性 快开型
调节精度 ≤5%
允许压降(MPa) 1.6 1.6 1.1 0.6 0.4
薄膜有效面积(C㎡) 200 280 400
允许泄漏量 符合ANSIB16.104—1976 IV级
阀盖形式 标准型 (整体式)
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式 单座型阀芯
流量特性 直线性

氮封阀 零部件参数

零件名称 零件材料
阀体（代号） WCB (C) CF8 (P) CF8M (R) CF3M (RL)
阀座 304 304 316 316L
垫芯 304 304 316 316L
阀盖 Q235 304 316 316L
阀杆 304 304 316 316L
下膜盖 Q235
膜片 EPDM或FKM夹纤维
上膜盖 Q235
压盖 Q235
螺纹盖 Q235

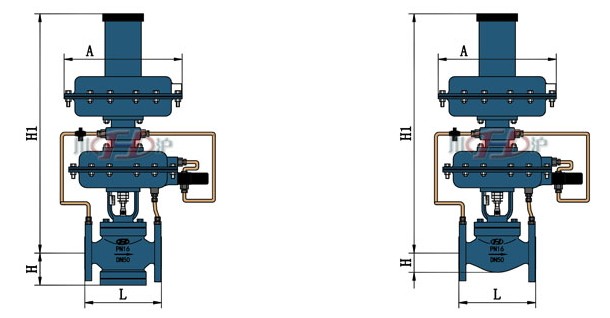

氮封阀 结构图

氮封阀结构图

氮封阀 外形尺寸

公称通径(DN) 20 25 32 40 50 65 80 100 125 150
L 150 160 180 200 230 290 310 350 400 480
H 老型 105 117 120 139 144 188 208 220 268 278
精小型 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158
H1 330 330 350 350 360 430 440 450 520 650
A 310 400
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要氮封阀产品详细样本。
