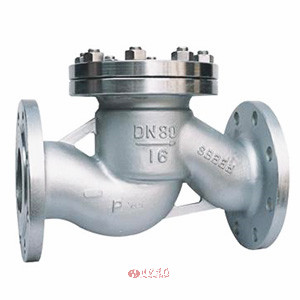

升降式法兰止回阀 型号:H41W/H41H

升降式法兰止回阀,连接方式法兰式,止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。本类阀门在管道中一般应当水平安装。

使用范围
升降式法兰止回阀适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。主要用于石油、化工、制药、化肥、电力等管路上。

升降式法兰止回阀 技术参数

型号 H41H-16C~100 H41Y-16C~100 H41W-16P~100
工作压力(MPa) 1.6~10.0
适用温度(℃) ≤425 ≤150
适用介质 水、蒸汽、油品 弱腐蚀性介质
材料 阀体、阀盖 碳钢 铬镍钛不锈钢
密封面 堆焊铬不锈钢 堆焊硬质合金 铬镍钛不锈钢
垫片 钢带石墨参缠绕 聚四氟乙烯

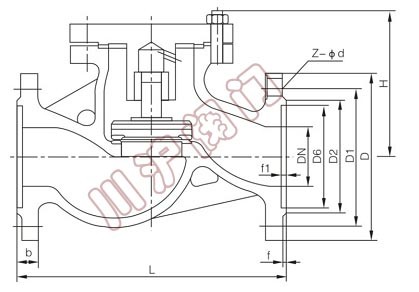

升降式法兰止回阀 结构图

升降式法兰止回阀结构图

升降式法兰止回阀 外形尺寸

公称通径 主要外形尺寸和连接尺寸
L D D1 D2 b Z-d H
H41H-16CH41W-16CH41W-16PH41W-16RH41W-16I
15 130 95 65 45 14 4-14 77
20 150 105 75 55 14 4-14 77
25 160 115 85 65 14 4-14 80
32 180 135 100 75 16 4-18 85
40 200 145 110 85 16 4-18 95
50 230 160 125 100 16 4-18 105
65 290 180 145 120 18 4-18 120
80 310 195 160 135 20 8-18 130
100 350 215 180 155 20 8-18 140
125 400 245 210 185 22 8-18 155
150 480 280 240 210 24 8-23 180
200 600 335 295 265 26 12-23 215
250 730 405 355 320 30 12-25 260
300 850 460 410 375 34 12-25 315
H41H-25CH41W-25CH41W-25PH41W-25RH41W-25I
15 130 95 65 45 16 4-14 100
20 150 105 75 55 16 4-14 105
25 160 115 85 65 16 4-14 120
32 180 135 100 78 18 4-18 130
40 200 145 110 85 18 4-18 135
50 230 160 125 100 20 4-18 149
65 290 180 145 120 22 8-18 160
80 310 195 160 135 22 8-18 169
100 350 230 190 160 24 8-23 194
125 400 270 220 180 28 8-25 222
150 480 300 250 218 30 8-25 255
200 600 360 310 278 34 12-25 305
250 730 425 370 332 36 12-30 355
300 850 485 430 390 40 16-30 410
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系:021-5186 3046 咨询和索要升降式法兰止回阀产品详细样本。
