对夹单瓣旋启式止回阀

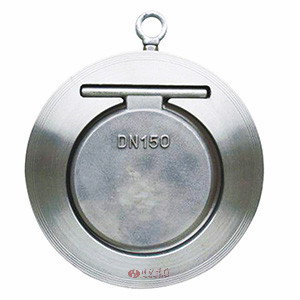

对夹单瓣旋启式止回阀图片

对夹单瓣旋启式止回阀 型号：H74H

对夹单瓣旋启式止回阀采用采用短型结构尺寸和单阀瓣旋启式设计，相比传统的旋启式止回阀，该系列阀门具有无外漏、水平安装，密封性能好、线性震动小、压降小和零座圈磨损优势，特别是水平安装时阀门开阀压力小。

产品特点：
1、结构与长度短，其结构长度只有传统法兰止回阀1/4-1/8 2、体积小、重量轻，其重量只有传统法兰止回阀1/4-1/20 3、阀瓣关闭快速，水锤压力小 4、水平管道使用，安装方便

对夹单瓣旋启式止回阀 技术参数

公称压力（MPa） 1.6 2.5 4.0
密封试验压力（MPa） 1.76 2.75 4.4
壳体试验压力（MPa） 2.4 3.75 6.0
适用温度（℃） WCB≤350，304/316≤200
材料 阀体 WCB,304,316
阀板 WCB,304,316
密封圈 合金钢,橡胶

对夹单瓣旋启式止回阀 结构图

对夹单瓣旋启式止回阀结构图

对夹单瓣旋启式止回阀 外形尺寸

对夹单瓣旋启式止回阀外形尺寸(mm)
通径
DN		 L D1 D
PN1.0、1.6MPa PN2.5、4.0MPa 1.0MPa 1.6MPa 2.5MPa 4.0MPa
50 19 19 25 109 109 109 109
65 19 19 38 129 29 129 129
80 19 19 46 144 144 144 144
100 19 19 71.5 164 164 170 170
125 19 19 95 194 194 196 196
150 19 29 114 220 220 226 226
200 29 29 140 275 275 286 293
250 29 38 188 330 331 343 355
300 38 51 216 380 386 403 420
350 44 51 263 440 446 460 477
400 51 51 305 491 495 517 549
450 60 76 356 541 558 567 574
500 64 83 406 596 620 622 626
600 70 90 482 698 732 734 745
700 80 90 562 813 804 831 -
800 90 100 464 918 912 942 -
900 90 100 738 1018 1012 1040 -
1000 100 120 846 1124 1126 1155 -
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要对夹单瓣旋启式止回阀产品详细样本。

对夹单瓣旋启式止回阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

对夹单瓣旋启式止回阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
