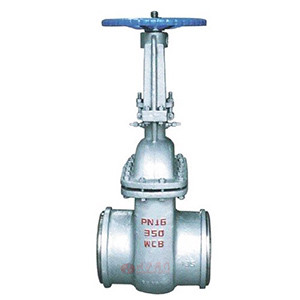

水封闸阀图片

水封闸阀 型号:DSZ64H

水封闸阀适用于公称压力≤10.0MPa,工作温度≤425℃,工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用,尤其适用于火电厂汽机真空冷凝系统。

产品特点
1、采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠 2、产品结构简单、紧凑合理、检修方便、使用寿命长 3、在管路上作启闭装置用,必须处于全开或全闭状态,不得用于调节流量 4、阀门连接方式有法兰和焊接两种,驱动方式为手动和电动

水封闸阀 技术参数

公称压力(MPa)
壳体强度试验 1.0 1.6 2.5 4.0 6.4 10.0
密封试验 1.5 2.4 3.8 6.0 9.6 15.0
上密封试验 1.1 1.8 2.8 4.4 7.0 11.0
气密封试验 1.1 1.8 2.8 4.4 7.0 11.0
适用范围
产品类型 适用温度(℃) 适用介质
碳钢型 ≤425 水、蒸汽、油品、非腐蚀性气体
合金型 ≤540

水封闸阀 结构图

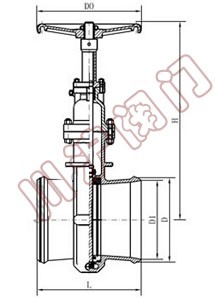

水封闸阀结构图

水封闸阀 外形尺寸

公称通径
DN

L H DO PNl.6MPa PN2.5MPa
D D1 D D1
50 250 334 250 58 50 64 4g
65 270 439 250 75 65 82 67
80 280 495 300 91 79 95 77
100 300 575 350 11O 97 117 101
125 325 587 350 136 121 144 126
150 350 607 350 163 146 172 158
200 400 740 400 223 202 223 202
250 450 863 400 278 254 278 254
300 500 990 400 330 305 330 305
350 550 1137 500 382 352 382 352
400 600 1523 500 432 399 432 39g
450 650 1618 600 485 451 485 451
500 700 1657 600 535 501 535 499
600 800 1746 700 636 601 636 599

公称通径
DN
L D PN4.O/MPa PN6.4/MPa PNlO.0/MPa
D1 H D0 D1 H DO D1 H D0
50 250 64 49 345 300 50 350 300 49 350 300
65 270 83 67 441 300 66 447 300 64 447 300
80 280 96 79 495 350 77 499 350 75 499 350
100 300 117 101 575 350 99 582 400 87 582 400
125 325 144 126 587 400 129 590 400 125 590 400
150 350 172 152 607 400 150 611 450 145 611 450
200 400 223 200 740 450 198 745 550 190 747 550
250 450 278 252 863 550 246 867 650 236 869 650
300 500 330 302 1008 650 294 1008 750 282 1013 750
350 550 382 350 1142 750 342 1148 800 334 1148 850
400 650 432 397 1527 850 387 1531 900 377 1533 950
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要水封闸阀产品详细样本。

水封闸阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

水封闸阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
