气动刀型闸阀

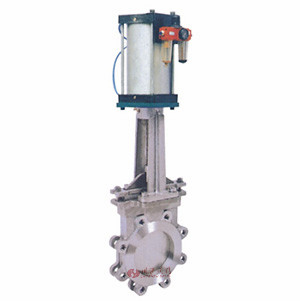

气动刀型闸阀图片

气动刀型闸阀 型号：CHPZ673X/CHPZ673F/CHPZ673H

气动刀型闸阀由气动执行机构和刀型闸阀组成。刀型闸阀操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸，公称尺寸 DN50~DN800，可在工作压力 0.6MPa~1.6MPa。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物。不锈钢闸板可防止腐蚀引起的密封泄漏。气动刀闸阀产品广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。

附件选型
气动刀型闸阀默认配ZS型气动活塞式执行机构，选配电磁换向阀(AC220V/DC24V)、接近开关、空气过滤减压阀和手轮。

气动刀型闸阀 零部件参数

零件名称 材质名称 材质牌号
圆螺母 优质碳素钢 25
手轮 灰口铸钢 HT200
轴承压盖 优质碳素钢 35
阀杆螺母 铝青铜 ZCuA19Mn2、ZCuA19Fe4Ni4Mn2
铝黄铜 ZCuZn25A16Fe3Mn3
轴承 — 51110
阀杆 不锈钢 304、316、2Cr13
支架 碳素钢、不锈钢 WCB、CF8等
闸板 不锈钢 304、316、304L、316L、2Cr13
螺栓螺母 优质碳素钢 35
填料压盖 碳素钢 WCB
填料 柔性石墨盘根石棉根增强四氟纤维盘根 —
阀体 碳素钢、不锈钢 WCB、CF8（304）、CF3（304L）、CF8M（316）、CF3M（316L）、密封座堆焊合金或不锈钢

执行标准

设计标准 JB/T869l-1998 MSS SP-81
法兰标准 GB/T9113．1-2000
结构长度 GB/T1-5188．2-94
试验和压力 GB/T13927-2000

结构图

气动刀型闸阀结构图

气动刀型闸阀 外形尺寸

MPa DN L D D1 D2 H N-M A
1.0 50 43 160 125 100 330 4-M16 180
65 46 180 145 120 360 4-M16 180
80 46 195 160 135 390 4-M16 220
100 52 215 180 155 440 8-M16 220
125 56 245 210 185 510 8-M16 230
150 56 280 240 210 600 8-M20 280
200 60 335 295 265 700 8-M20 360
250 68 390 350 320 840 12-M20 360
300 78 440 400 368 960 12-M20 400
350 78 500 460 428 1110 16-M20 400
400 102 565 515 482 1250 16-M22 400
450 114 615 565 532 1380 20-M22 530
500 127 670 620 585 1530 20-M22 530
600 154 780 725 685 1800 20-M27 600
700 165 895 840 800 2150 24-M27 600
800 190 1010 950 898 2420 24-M30 680
900 203 1110 1050 1005 2680 28-M30 680
1000 216 1220 1160 1115 3100 28-M30 700
1200 254 1450 1380 1325 3450 32-M36 800
1.6 50 43 160 125 99 330 4-M16 180
65 46 185 145 120 360 4-M16 180
80 46 200 160 135 390 8-M16 220
100 52 220 180 155 440 8-M16 220
125 56 250 210 185 510 8-M16 230
150 56 285 240 210 600 8-M20 280
200 60 340 295 265 700 12-M20 360
250 68 405 355 310 840 12-M22 360
300 78 460 410 375 960 12-M22 400
350 78 520 470 435 1110 16-M22 400
400 102 580 525 485 1250 16-M27 400
450 114 640 585 545 1380 20-M27 530
500 127 715 650 609 1530 20-M30 530
600 154 840 770 720 1800 20-M36 600
700 165 910 840 788 2150 24-M36 600
800 190 1025 950 898 2420 24-M36 680
900 203 1125 1050 998 2680 28-M36 680
1000 216 1255 1170 1110 3100 28-M42 700
1200 254 1485 1390 1325 3450

由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要气动刀型闸阀产品详细样本。

气动刀型闸阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

气动刀型闸阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
