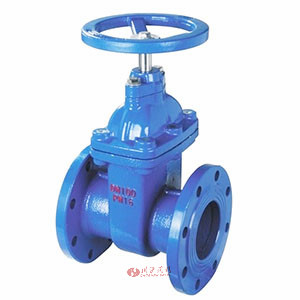

暗杆闸阀图片

暗杆闸阀 型号:Z41X

暗杆闸阀采用无凹腔结构,阀体阀盖内外表面喷涂环保的环氧树脂,闸板表面包覆卫生级橡胶,从根本上杜绝了腐蚀和生锈的发生,阀杆密封处舍弃填料而采用"O"形密封圈,使得密封更加可靠,广泛用于城市供水和工业洁净用水。

产品特点:
1.杆、明杆两种结构。 2.阀体阀盖内外表面喷涂环氧树脂。 3.闸板表面包覆卫生橡胶。 4.阀杆密封处采用"O"形圈,密封更加可靠。 5.阀体直通道,无泄留凹腔

暗杆闸阀 技术参数

型号 PN 工作压力/MPa 适用温度/℃ 适用介质
Z41X-10 10 1.0 ≤80
Z41X-16Q 16 1.6 ≤80

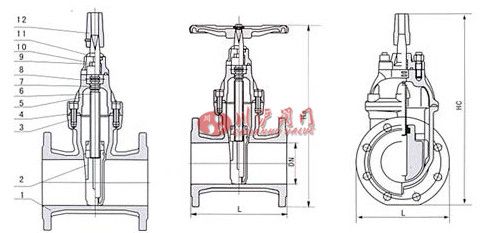

暗杆闸阀 结构图

暗杆闸阀结构图

暗杆闸阀 外形尺寸

Z41X-10型明杆软密封法兰闸阀主要外形及结构尺寸(mm)
DN L D D0 D1 b f z×Φd
50 178 165 125 99 20 3 4×Φ19
65 190 185 145 118 20 3 4×Φ19
80 203 200 160 132 22 3 8×Φ19
100 229 220 160 132 22 3 8×Φ19
125 254 250 210 184 26 3 8×Φ19
150 267 285 240 211 26 3 8×Φ23
200 292 340 295 266 26 3 8×Φ23
250 330 395 350 319 28 4 12×Φ23
300 356 445 400 370 28 4 12×Φ23
350 381 505 460 429 30 4 16×Φ23
400 406 565 515 480 32 4 16×Φ28
450 432 615 565 530 32 4 20×Φ28
500 457 670 620 582 34 4 20×Φ28
600 508 780 725 682 36 5 20×Φ31

Z41X-16Q型明杆软密封法兰闸阀主要外形及结构尺寸(mm)
DN L D D0 D1 b f z×Φd
50 178 165 125 99 19 3 4×Φ19
65 190 185 145 118 19 3 4×Φ19
80 203 200 160 132 19 3 8×Φ19
100 229 220 180 156 19 3 8×Φ19
125 254 250 210 184 19 3 8×Φ19
150 267 285 240 211 19 3 8×Φ23
200 292 340 295 266 20 3 12×Φ23
250 330 405 355 319 22 3 12×Φ28
300 356 460 410 370 24.5 4 12×Φ28
350 381 520 470 429 26.5 4 16×Φ28
400 406 580 525 480 28 4 16×Φ31
450 432 640 585 548 30 4 20×Φ31
500 457 715 650 609 31.5 4 20×Φ34
600 508 840 770 720 36 5 20×Φ37
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系:021-5186 3046 咨询和索要暗杆闸阀产品详细样本。

暗杆闸阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

暗杆闸阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
