耐磨手动刀闸阀 技术参数

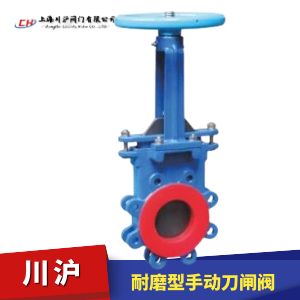

PZ73X/F/H/Y耐磨手动刀闸阀
公称压力	0.6MPa、1.0MPa、1.6MPa、150Lb
公称通径	DN50~1200mm  NPS  2"~40'
适用温度	-38~+900℃(具体温度范围视密封副材质和介质性质而定)
连接法兰	ANSI   B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料	WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式	硬密封、软密封
泄漏量	硬密封	D级(液体0.1XDNmm'/s)	软密封	A级(零泄漏)
配套附件	安装法兰

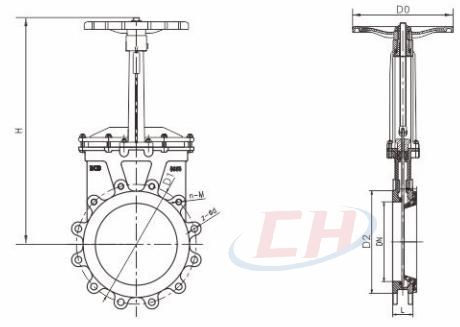

耐磨手动刀闸阀 结构图

耐磨手动刀闸阀 外形尺寸

MPa	DN	L			D	D1	D2	H	N-M	DO	Weight (Kg)
		系到1	系列2
	50	50		48	160	125	100	285	4-M16	180	8
	65	50		48	180	145	120	298	4-M16	180	10
	80	50		51	195	160	135	315	4-M16	220	12
	100	50		51	215	180	155	365	8-M16	220	14
	125	50		57	245	210	185	400	8-M16	230	22
	150	60		57	280	240	210	475	8-M20	280	29
	200	60		70	335	295	265	540	8-M20	360	38
	250	70		70	390	350	320	630	12-M20	360	66
	300	80		76	440	400	368	780	12-M20	400	100
1.0MPa	350	90		76	500	460	428	885	16-M20	400	119
	400	100		89	565	515	482	990	16-M22	400	195
	450	120		89	615	565	532	1100	20-M22	530	285
	500	130		114	670	620	585	1200	20-M22	530	389
	600	130		114	780	725	685	1450	20-M27	600	529
	700	154		117	895	840	800	1700	24-M27	600	790
	800	160		130	1010	950	898	2000	24-M30	680	850
	900	203		160	1110	1050	1005	2300	28-M30	680	900
	1000	216		216	1220	1160	1115	2500	28-M30	700	1050
	1200	254		254	1450	1380	1325	2800	32-M36	800	1300
MPa	DN	L			D	D1	D2	H	N-M	DO	Weight
		系列1		系列2							(Kg)
	50	50		48	160	125	99	285	4-M16	180	8
	65	50		48	185	145	120	298	4-M16	180	10
	80	50		51	200	160	135	315	8-M16	220	12
	100	50		51	220	180	155	365	8-M16	220	14
	125	50		57	250	210	185	400	8-M16	230	22
	150	60		57	285	240	210	475	8-M20	280	29
	200	60		70	340	295	265	540	12-M20	360	38
	250	70		70	405	355	320	630	12-M24	360	66
1.6MPa	300	80		76	460	410	375	780	12-M24	400	100
	350	90		76	520	470	435	885	16-M24	400	119
	400	100		89	580	525	485	990	16-M27	400	285
	450	120		89	640	585	545	1100	20-M27	530	400
	500	130		114	715	650	609	1200	20-M30	530	540
	600	130		114	840	770	720	1450	20-M33	600	820
	700	154		117	910	840	788	1700	24-M33	600	880
	800	160		130	1025	950	898	2000	24-M36	680	930
	900	203		160	1125	1050	988	2300	28-M36	680	1100

耐磨手动刀闸阀 三维剖析图图

耐磨手动刀闸阀 驱动装置

耐磨手动刀闸阀 可选阀座

耐磨手动刀闸阀 结构特点

1.可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物。

2.不锈钢闸板可防止腐蚀引起的密封泄漏。

3.整体的不锈钢材质，可防止腐蚀破坏。

4.短结构长度，可节省原料、安装空间，也有效支持管道强度。

5.科学的上密封填料函设计，使上密封安全有效，经久耐用。

6.三角形的支架节省原材料，保证需要的力学性能。

7.阀体上的导向块使闸板正确运动。挤压块保证闸板有效密封。

8.阀体加强筋设计提高阀体强度。

9.不锈钢阀杆经久耐用，双头螺使用启闭更为迅速。

10.可任意选用驱动机构。

11.V型闸板可作为调节阀使用。

耐磨手动刀闸阀 安装使用

1.安装前须检查阀门型号是否与工况相符。

2.橡胶、四氟等软密封，须检查阀门内腔及密封面等部位有无杂物，如有须清洗干净。

3.用户在安装前必须考虑预留阀门驱动装置的必要空间。

4.本厂电(电液)动阀门出厂时均已调试好，用户第一次使用时，为防止接线错误，先手动将阀门开至半开状态，再接通电源进行空载试开。

5.气(液)动阀门气源必须保证供给足够气(液)压。

6.安装时各螺栓要均匀拧紧。

7.安装时不能强烈撞击阀门或任意拧动阀门零部件。

8.阀门上密封处外露的，须定期加注密封脂类。

9.在较为干燥的地区，阀门驱动装置为正齿轮时，须定期加注润滑油。
