美标手动刀闸阀 技术参数

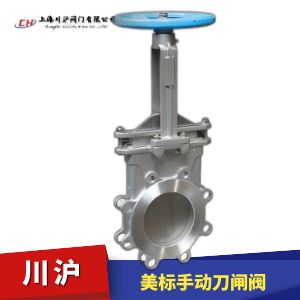

PZ73X/F/H/Y美标手动刀闸阀
公称压力	0.6MPa、1.0MPa、1.6MPa、150Lb
公称通径	DN50~1200mm  NPS  2"~40'
适用温度	-38~+900℃(具体温度范围视密封副材质和介质性质而定)
连接法兰	ANSI   B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料	WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式	硬密封、软密封
泄漏量	硬密封	D级(液体0.1XDNmm'/s)	软密封	A级(零泄漏)
配套附件	安装法兰

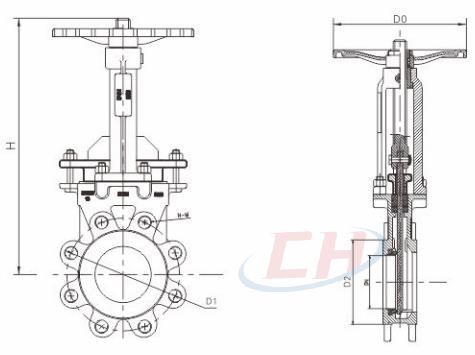

美标手动刀闸阀 结构图

美标手动刀闸阀 外形尺寸

公称通径		L	D	D1	D2	法兰孔数	通孔直径
In（英寸）	mm	mm	mm	mm	mm	n-Th	d
2	50	48	152	120.5	92	4-W5/8	19
2-1/2	65	48	178	139.5	105	4-W5/8	19
3	80	51	190	152.5	127	4-W5/8	19
4	100	51	229	190.5	157	8-W5/8	19
5	125	57	254	216.5	186	8-W3/4	22
6	150	57	279	241.5	216	8-W3/4	22
8	200	70	343	298.5	270	8-W3/4	22
10	250	70	406	362	324	12-W7/8	25
12	300	76	483	432	384	12-W7/8	25
14	350	76	533	476	413	12-W1	29
16	400	89	597	539.5	470	16-W1	29
18	450	89	635	578	533	16-W1-1/8	32
20	500	114	698	635	584	20-W1-1/8	32
24	600	114	813	749.5	692	20-W1-1/4	32
28	700	117	927	863.6	800	28-W1-1/4	35
30	750	117	984	914.4	857	28-W1-1/4	35
32	800	130	1060	978	914.4	28-W1-1/2	41
36	900	160	1168	1086	1022	32-W1-1/2	41

美标手动刀闸阀 三维剖析图图

美标手动刀闸阀 驱动装置

美标手动刀闸阀 可选阀座

美标手动刀闸阀 结构特点

1.可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物。

2.不锈钢闸板可防止腐蚀引起的密封泄漏。

3.整体的不锈钢材质，可防止腐蚀破坏。

4.短结构长度，可节省原料、安装空间，也有效支持管道强度。

5.科学的上密封填料函设计，使上密封安全有效，经久耐用。

6.三角形的支架节省原材料，保证需要的力学性能。

7.阀体上的导向块使闸板正确运动。挤压块保证闸板有效密封。

8.阀体加强筋设计提高阀体强度。

9.不锈钢阀杆经久耐用，双头螺使用启闭更为迅速。

10.可任意选用驱动机构。

11.V型闸板可作为调节阀使用。

美标手动刀闸阀 安装使用

1.安装前须检查阀门型号是否与工况相符。

2.橡胶、四氟等软密封，须检查阀门内腔及密封面等部位有无杂物，如有须清洗干净。

3.用户在安装前必须考虑预留阀门驱动装置的必要空间。

4.本厂电(电液)动阀门出厂时均已调试好，用户第一次使用时，为防止接线错误，先手动将阀门开至半开状态，再接通电源进行空载试开。

5.气(液)动阀门气源必须保证供给足够气(液)压。

6.安装时各螺栓要均匀拧紧。

7.安装时不能强烈撞击阀门或任意拧动阀门零部件。

8.阀门上密封处外露的，须定期加注密封脂类。

9.在较为干燥的地区，阀门驱动装置为正齿轮时，须定期加注润滑油。
