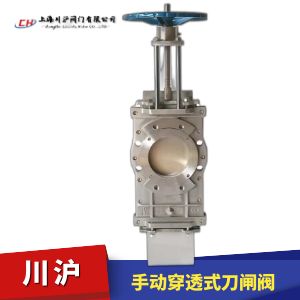

穿透式刀闸阀阀门特点：
1、刀闸阀是由狭窄的阀体和滑动闸板构成。
2、闸板有锋利的刀口，能够将流体介质中的固体颗粒排开或切割。
3、闸板表面抛光处理加强了闸板穿透力，有效保护了填料和阀座的使用寿命。
4、阀体底部配置了闸板压紧装置，能够安全第将闸板支撑压紧在阀座上，确保关闭紧密有效。
5、产品广泛用于造纸、水处理、电力、化工、钢铁、采矿等行业。
穿透式刀闸阀应用领域：火力发电厂、钢铁、石油、化工、造纸、生物工程、等行业。适用于锅炉蒸气、石灰浆液、含颗粒海水输送、高硬度颗粒、含软颗粒又带腐蚀性介质、粉末、烟气脱硫、排灰、排渣、给水处理。依用途更换材料,可用于不同温度和介质中。
| SCZ73X/H/W/Y穿透式刀闸阀 | ||||
| 公称压力 | 0.6MPa、1.0MPa、1.6MPa | |||
| 公称通径 | DN50~500mm | |||
| 适用温度 | -38~+900℃(具体温度范围视密封副材质和介质性质而定) | |||
| 连接法兰 | GB/T9113、JB/T79 | |||
| 主体材料 | WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M | |||
| 密封型式 | 软密封 | |||
| 配套附件 | 安装法兰 | |||

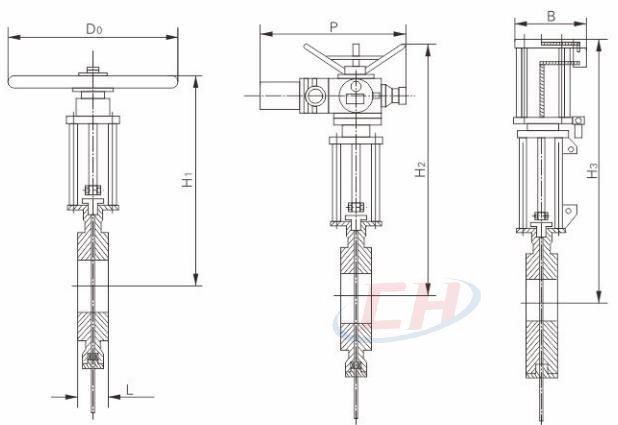

| DN | L | H1 | H2 | H3 | D1 | D2 | Do | N-M | P | B |
|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 50 | 405 | 705 | 585 | 180 | 156 | 240 | 8-M16 | 490 | 170 |
| 125 | 50 | 450 | 750 | 665 | 210 | 184 | 260 | 8-M16 | 490 | 190 |
| 150 | 60 | 510 | 810 | 770 | 240 | 211 | 280 | 8-M20 | 490 | 240 |
| 200 | 60 | 615 | 930 | 920 | 295 | 266 | 300 | 12-M20 | 520 | 335 |
| 250 | 70 | 715 | 1080 | 1175 | 355 | 319 | 320 | 12-M24 | 520 | 335 |
| 300 | 80 | 822 | 1140 | 1255 | 410 | 370 | 340 | 12-M24 | 520 | 335 |
| 350 | 90 | 975 | 1290 | 1455 | 470 | 429 | 360 | 16-M24 | 520 | 350 |
| 400 | 100 | 1024 | 1344 | 1559 | 525 | 480 | 400 | 16-M27 | 605 | 390 |
| 450 | 120 | 1235 | 1560 | 1926 | 585 | 548 | 450 | 20-M27 | 605 | 430 |
| 500 | 130 | 1265 | 1610 | 2226 | 650 | 609 | 500 | 20-M30 | 605 | 430 |
1.可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物。
2.不锈钢闸板可防止腐蚀引起的密封泄漏。
3.整体的不锈钢材质，可防止腐蚀破坏。
4.短结构长度，可节省原料、安装空间，也有效支持管道强度。
5.科学的上密封填料函设计，使上密封安全有效，经久耐用。
6.三角形的支架节省原材料，保证需要的力学性能。
7.阀体上的导向块使闸板正确运动。挤压块保证闸板有效密封。
8.阀体加强筋设计提高阀体强度。
9.不锈钢阀杆经久耐用，双头螺使用启闭更为迅速。
10.可任意选用驱动机构。
11.V型闸板可作为调节阀使用。
1.安装前须检查阀门型号是否与工况相符。
2.橡胶、四氟等软密封，须检查阀门内腔及密封面等部位有无杂物，如有须清洗干净。
3.用户在安装前必须考虑预留阀门驱动装置的必要空间。
4.本厂电(电液)动阀门出厂时均已调试好，用户第一次使用时，为防止接线错误，先手动将阀门开至半开状态，再接通电源进行空载试开。
5.气(液)动阀门气源必须保证供给足够气(液)压。
6.安装时各螺栓要均匀拧紧。
7.安装时不能强烈撞击阀门或任意拧动阀门零部件。
8.阀门上密封处外露的，须定期加注密封脂类。
9.在较为干燥的地区，阀门驱动装置为正齿轮时，须定期加注润滑油。
