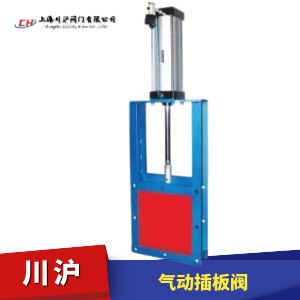

气动插板阀阀门是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。
特点：
结构简单、操纵灵活、重量轻、无卡阻，特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节，安装不受角度限制，操作方便，能随时调整尺度。
| LMD气动插板阀 | ||||
| 公称通径 | 200*200 ~ 1000*1000 | |||
| 适用温度 | -10~+200℃(具体温度范围视密封副材质和介质性质而定) | |||
| 连接法兰 | GB/T9113、JB/T79 | |||
| 主体材料 | Q235A、304、316、316L | |||
| 密封型式 | 硬密封、软密封 | |||
| 配套附件 | 安装法兰 | |||

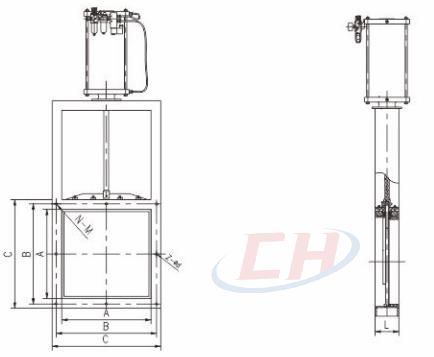

| 类别 | AxA | BxB | CxC | H | L | n-d | 重量 |
|---|---|---|---|---|---|---|---|
| 单向 | 200x200 | 256x256 | 296x296 | 820 | 100 | 8-12 | 62 |
| 250x250 | 306x306 | 346x346 | 930 | 100 | 8-14 | 70.5 | |
| 300x300 | 356x356 | 396x396 | 1050 | 100 | 8-14 | 81 | |
| 400x400 | 456x456 | 496x496 | 140 | 100 | 12-14 | 114 | |
| 450x450 | 510x510 | 556x556 | 1450 | 120 | 12-18 | 130 | |
| 500x500 | 560x560 | 606x606 | 1610 | 120 | 16-18 | 147 | |
| 双向 | 600x600 | 660x660 | 706x706 | 1830 | 120 | 16-18 | 169 |
| 700x700 | 770x770 | 820x820 | 2130 | 140 | 20-18 | 236 | |
| 800x800 | 870x870 | 920x920 | 2440 | 140 | 20-18 | 303 | |
| 900x900 | 974x974 | 1030x1030 | 2660 | 160 | 27-23 | 424 | |
| 1000x1000 | 1074x1074 | 1130x1130 | 2870 | 160 | 24-23 | 636 |
1.可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物。
2.不锈钢闸板可防止腐蚀引起的密封泄漏。
3.整体的不锈钢材质，可防止腐蚀破坏。
4.短结构长度，可节省原料、安装空间，也有效支持管道强度。
5.科学的上密封填料函设计，使上密封安全有效，经久耐用。
6.三角形的支架节省原材料，保证需要的力学性能。
7.阀体上的导向块使闸板正确运动。挤压块保证闸板有效密封。
8.阀体加强筋设计提高阀体强度。
9.不锈钢阀杆经久耐用，双头螺使用启闭更为迅速。
10.可任意选用驱动机构。
11.V型闸板可作为调节阀使用。
1.安装前须检查阀门型号是否与工况相符。
2.橡胶、四氟等软密封，须检查阀门内腔及密封面等部位有无杂物，如有须清洗干净。
3.用户在安装前必须考虑预留阀门驱动装置的必要空间。
4.本厂电(电液)动阀门出厂时均已调试好，用户第一次使用时，为防止接线错误，先手动将阀门开至半开状态，再接通电源进行空载试开。
5.气(液)动阀门气源必须保证供给足够气(液)压。
6.安装时各螺栓要均匀拧紧。
7.安装时不能强烈撞击阀门或任意拧动阀门零部件。
8.阀门上密封处外露的，须定期加注密封脂类。
9.在较为干燥的地区，阀门驱动装置为正齿轮时，须定期加注润滑油。
