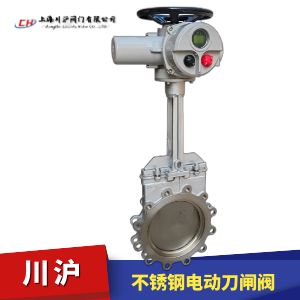

不锈钢电动刀闸阀图片

不锈钢电动刀闸阀 型号:PZ973H

不锈钢电动刀闸阀阀门特点:
1、刀闸阀是由狭窄的阀体和滑动闸板构成。
2、闸板有锋利的刀口,能够将流体介质中的固体颗粒排开或切割。
3、闸板表面抛光处理加强了闸板穿透力,有效保护了填料和阀座的使用寿命。
4、阀体底部配置了闸板压紧装置,能够安全第将闸板支撑压紧在阀座上,确保关闭紧密有效。
5、产品广泛用于造纸、水处理、电力、化工、钢铁、采矿等行业。
不锈钢电动刀闸阀应用领域:火力发电厂、钢铁、石油、化工、造纸、生物工程、等行业。适用于锅炉蒸气、石灰浆液、含颗粒海水输送、高硬度颗粒、含软颗粒又带腐蚀性介质、粉末、烟气脱硫、排灰、排渣、给水处理。依用途更换材料,可用于不同温度和介质中。

不锈钢电动刀闸阀 技术参数

PZ973X/H/W/Y不锈钢电动刀闸阀
公称压力 0.6MPa、1.0MPa、1.6MPa、150Lb
公称通径 DN50~1200mm  NPS  2"~40'
适用温度 -38~+900℃(具体温度范围视密封副材质和介质性质而定)
连接法兰 ANSI   B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料 WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式 硬密封、软密封
泄漏量     硬密封 D级(液体0.1XDNmm'/s) 软密封     A级(零泄漏)
配套附件 安装法兰

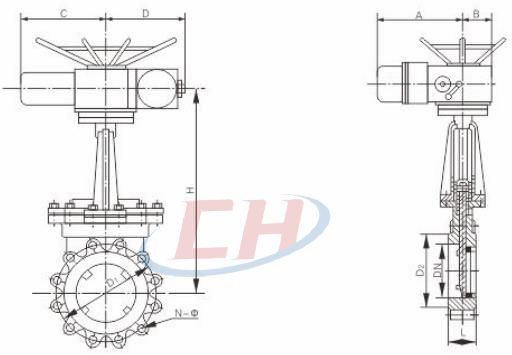

不锈钢电动刀闸阀 结构图

不锈钢电动刀闸阀结构图

不锈钢电动刀闸阀 外形尺寸

MPa DN L D D1 D2 N-M
系到1 系列2
1.0MPa 50 50   48 160 125 100 4-M16
65 50   48 180 145 120 4-M16
80 50   51 195 160 135 4-M16
100 50   51 215 180 155 8-M16
125 50   57 245 210 185 8-M16
150 60   57 280 240 210 8-M20
200 60   70 335 295 265 8-M20
250 70   70 390 350 320 12-M20
300 80   76 440 400 368 12-M20
350 90   76 500 460 428 16-M20
400 100   89 565 515 482 16-M22
450 120   89 615 565 532 20-M22
500 130   114 670 620 585 20-M22
600 130   114 780 725 685 20-M27
700 154   117 895 840 800 24-M27
800 160   130 1010 950 898 24-M30
900 203   160 1110 1050 1005 28-M30
1000 216   216 1220 1160 1115 28-M30
1200 254   254 1450 1380 1325 32-M36
MPa DN L D D1 D2 N-M
系列1   系列2
1.6MPa 50 50   48 160 125 99 4-M16
65 50   48 185 145 120 4-M16
80 50   51 200 160 135 8-M16
100 50   51 220 180 155 8-M16
125 50   57 250 210 185 8-M16
150 60   57 285 240 210 8-M20
200 60   70 340 295 265 12-M20
250 70   70 405 355 320 12-M24
300 80   76 460 410 375 12-M24
350 90   76 520 470 435 16-M24
400 100   89 580 525 485 16-M27
450 120   89 640 585 545 20-M27
500 130   114 715 650 609 20-M30
600 130   114 840 770 720 20-M33
700 154   117 910 840 788 24-M33
800 160   130 1025 950 898 24-M36
900 203   160 1125 1050 988 28-M36

不锈钢电动刀闸阀 三维剖析图图

不锈钢电动刀闸阀三维图

不锈钢电动刀闸阀 驱动装置

不锈钢电动刀闸阀驱动装置

不锈钢电动刀闸阀 可选阀座

不锈钢电动刀闸阀阀座

不锈钢电动刀闸阀 结构特点

1.可提升的闸板密封面,可刮除密封面上的粘着物,自动清除杂物。

2.不锈钢闸板可防止腐蚀引起的密封泄漏。

3.整体的不锈钢材质,可防止腐蚀破坏。

4.短结构长度,可节省原料、安装空间,也有效支持管道强度。

5.科学的上密封填料函设计,使上密封安全有效,经久耐用。

6.三角形的支架节省原材料,保证需要的力学性能。

7.阀体上的导向块使闸板正确运动。挤压块保证闸板有效密封。

8.阀体加强筋设计提高阀体强度。

9.不锈钢阀杆经久耐用,双头螺使用启闭更为迅速。

10.可任意选用驱动机构。

11.V型闸板可作为调节阀使用。

不锈钢电动刀闸阀 安装使用

1.安装前须检查阀门型号是否与工况相符。

2.橡胶、四氟等软密封,须检查阀门内腔及密封面等部位有无杂物,如有须清洗干净。

3.用户在安装前必须考虑预留阀门驱动装置的必要空间。

4.本厂电(电液)动阀门出厂时均已调试好,用户第一次使用时,为防止接线错误,先手动将阀门开至半开状态,再接通电源进行空载试开。

5.气(液)动阀门气源必须保证供给足够气(液)压。

6.安装时各螺栓要均匀拧紧。

7.安装时不能强烈撞击阀门或任意拧动阀门零部件。

8.阀门上密封处外露的,须定期加注密封脂类。

9.在较为干燥的地区,阀门驱动装置为正齿轮时,须定期加注润滑油。

不锈钢电动刀闸阀安装使用
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要不锈钢电动刀闸阀产品详细样本。

不锈钢电动刀闸阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

不锈钢电动刀闸阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
