铬钼钢焊接闸阀

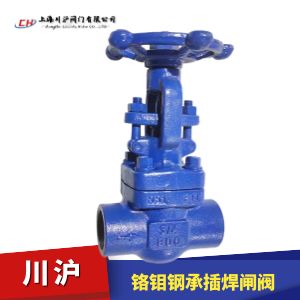

铬钼钢焊接闸阀图片

铬钼钢焊接闸阀 型号：Z61Y

铬钼钢焊接闸阀阀体材质采用铬钼钢，结构紧凑、设计合理、阀门刚性好、通道流畅、流阻系数小，密封面采用不锈钢和硬质合金，使用寿命长，采用柔性石墨填料、密封可靠、操作轻便灵活。

阀门连接方式可选：焊接、内螺纹、法兰连接等。
温度等级：to~500℃等。
公称压力可选：Class150lb ~ Class1500lb。

阀门尺寸：1/2" ~ 4"

设计制造标准：API 602, BS6364,MSS SP-134,ASME B16.34/B16.5。

铬钼钢焊接闸阀 三维图

铬钼钢焊接闸阀三维图

铬钼钢焊接闸阀 技术参数

序号 零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L)
2 阀座 A276 420 A276 304 A276 304(L) A276 316(L)
3 闸板 A276 410 & 430 A182 F304 A182 F304(L) A182 F316(L)
4 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
5 垫片 316夹柔性石墨 316夹PIFE
6 阀盖 A105 A182 F22 A182 F304(L) A182 F316(l)
7 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
8 销钉 A276 420 A276 304
9 填料压套 A276 410 A182 F304(L) A182 F316(L)
10 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
11 填料压板 A105 A182 F11 A182 F304(L) A182 F316(L)
12 螺母 A194 2H A194 4 A194 8 A194 8M
13 阀杆螺母 A276 410
14 锁紧螺母 A194 2H A194 4 A194 8 A194 8M
15 铭牌 SS
16 手轮 A197
17 润滑垫片 A473 431
18 填料 Flexible Graphite PTFE
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 -29℃～425℃ -29℃～550℃ -29℃～180℃

铬钼钢焊接闸阀 结构图

铬钼钢焊接闸阀结构图

铬钼钢焊接闸阀 外形尺寸

规格specs S L T W H(开) 重量(k)
英制bttshssstm 公制mettessem ANSI JI S ANSI牙型60 JIS,ISC,BC牙型55°
缩径RP 全径FF 缩径RP 全径FP 缩径RP 全径FP 缩径RP 全径FP 缩径RP 全径FP 缩径RP 全径FP 缩径RP 全径FP
3/8   10   17.6   17.9   79 3/8   3/8   100 166 2.2
1/2 3/8 15 10 21.8 17.6 22.2 17.9 79 1/2 3/8 1/2 3/8 100 168 2.2 2.2
3/4 1/2 20 15 27.1 21.8 27.7 22.2 92 3/4 1/2 3/4 1/2 100 169 2.2 2.2
1 3/4 25 20 33.8 27.1 34.5 27.7 111 1 3/4 1 34 125 193 4.3 4.3
1-1/4 1 32 25 42.6 33.8 43.2 34.5 120 1-1/4 1 1-1/4 1 160 236 5.9 5.9
1-1/2 1-1/4 40 32 48.7 42.6 49.1 43.2 120 1-1/2 1-1/4 1-1/2 14 160 246 6.9 6.9
2 1-1/2 50 40 61.1 48.7 61.1 49.1 140 2 1-1/2 2 1/2 180 283 11.1 11.1
  2   50   61.1   61.1 178   2   2 200 330   15.2
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要铬钼钢焊接闸阀产品详细样本。

铬钼钢焊接闸阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

铬钼钢焊接闸阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
