A105锻钢法兰闸阀

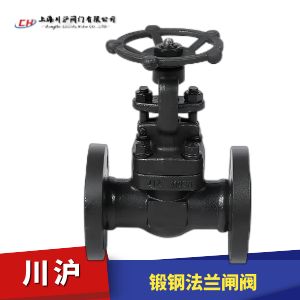

A105锻钢法兰闸阀图片

A105锻钢法兰闸阀 型号：Z41H

A105锻钢法兰闸阀阀体材质采用A105，法兰标准可选用国标法兰、美标、日标法兰等，上海川沪阀门可以根据客户现场法兰连接标准进行定做。结构紧凑、设计合理、阀门刚性好、通道流畅、流阻系数小，密封面采用不锈钢和硬质合金，使用寿命长，采用柔性石墨填料、密封可靠、操作轻便灵活。

使用范围
A105锻钢法兰闸阀应用于工作压力 1.6MPa~20.0MPa，工作温度 -29℃~200℃的石油、化工、水力、火力电站各种系统的管路上，适用介质为硝酸类、醋酸类、水、油、气类及某些腐蚀性液体。

A105锻钢法兰闸阀 技术参数

序号 零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L)
2 阀座 A276 420 A276 304 A276 304(L) A276 316(L)
3 闸板 A276 410 & 430 A182 F304 A182 F304(L) A182 F316(L)
4 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
5 垫片 316夹柔性石墨 316夹PIFE
6 阀盖 A105 A182 F22 A182 F304(L) A182 F316(l)
7 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
8 销钉 A276 420 A276 304
9 填料压套 A276 410 A182 F304(L) A182 F316(L)
10 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
11 填料压板 A105 A182 F11 A182 F304(L) A182 F316(L)
12 螺母 A194 2H A194 4 A194 8 A194 8M
13 阀杆螺母 A276 410
14 锁紧螺母 A194 2H A194 4 A194 8 A194 8M
15 铭牌 SS
16 手轮 A197
17 润滑垫片 A473 431
18 填料 Flexible Graphite PTFE
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 -29℃～425℃ -29℃～550℃ -29℃～180℃

A105锻钢法兰闸阀 结构图

A105锻钢法兰闸阀结构图

A105锻钢法兰闸阀 外形尺寸

规格Specs 压力等级CLASS L H(开) W D3 D2 D1 T f N- φ 重量(kg)Woight
英制
British System 		公制
Motric System 		缩径RP 全径FP 缩径RP 全径FP 缩径RP 全径FP
1/2 15 150 108 166 169 100 100 35 60.5 89 11.5 1.6 4-16 4.5 5
300 140 66.5 95 14.5 1.6 4-16 4.8 5.2
600 165 66.5 95 14.5 6.4 4-16 5.9 5.9
3/4 20 150 117 169 193 100 125 43 70 98 13 1.6 4-16 5.2 6.1
300 152 82.5 118 16 1.6 4-19 6.2 6.3
600 190 82.5 118 16 6.4 4-19 7.4 7.5
1 25 150 127 193 230 125 160 51 79.5 108 14.5 1.6 4-16 8.2 8.4
300 165 89 124 17.5 1.6 4-19 9.3 8.6
600 216 89 124 17.5 6.4 4-19 10.4 10.2
1-1/4 32 150 140 230 246 160 160 63.5 89 118 16 1.6 4-16 11.5 14.3
300 178 98.5 133 19.5 1.6 4-19 14 14.5
600 229 98.5 133 21 6.4 4-19 16.2 16.7
1-1/2 40 150 165 246 283 160 180 73 98.5 127 17.5 1.6 4-16 12.5 15.4
300 190 114.5 156 21 1.6 4-22.5 15.5 15.6
600 241 114.5 156 22.5 6.4 4-22.5 17.5 17.4
2 50 150 178 263 330 180 200 92 120.5 152 19.5 1.6 4-19 20.3 22.7
300 216 127 165 22.5 1.6 8-19 23.4 22.8
600 292 127 165 25.5 6.4 8-19 28.3 28.7
规格Specs 压力等级K L H(开) W D3 D2 D1 T   N- φ 重量(kg)Weight
英制
Brtish System 		公制
Mstric Systsm 		缩径RP 全径FP 缩径RP 全径FP 缩径RP 全径FP
1/2 15 10K 108 166 169 100 100 52 70 95 12 1 4-15 4.8 5
20K 140 70 95 14 4-15 5.2 5.2
40K 165 55 80 115 20 4-19 6.4 6.5
3/4 20 10K 117 169 193 100 125 58 75 100 14 1 4-15 5.4 5.5
20K 152 75 100 16 4-15 6.5 6.6
40K 190 60 85 120 20 4-19 7.8 8
1 25 10K 127 193 230 125 160 70 90 125 14 1 4-19 8.6 8.8
20K 165 90 125 16 4-19 9.7 10.8
40K 216 70 95 130 22 4-19 11.5 12.2
11/4 32 10K 140 230 246 160 160 80 100 135 16 2 4-19 13.2 14.3
20K 178 100 135 18 4-19 14.5 14.5
40K 229 80 105 140 24 4-19 17.8 13
11/2 40 10K 165 246 283 160 180 85 105 140 16 2 4-19 14.8 15.06
20K 190 105 140 18 4-19 15.9 16.2
40K 241 90 120 160 24 4-23 18.8 19
2 50 10K 178 263 330 180 200 100 120 155 16 2 4-19 21 22.7
20K 216 120 155 18 8-19 25 26
40K 292 105 130 165 26 8-19 29.5 30
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要A105锻钢法兰闸阀产品详细样本。

A105锻钢法兰闸阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

A105锻钢法兰闸阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
