A105锻钢承插焊闸阀

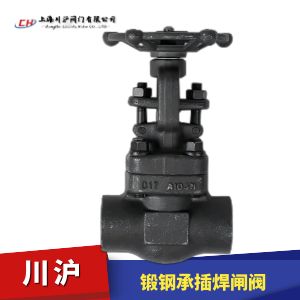

A105锻钢承插焊闸阀图片

A105锻钢承插焊闸阀 型号：Z61H

A105锻钢承插焊闸阀结构紧凑、设计合理、阀门刚性好、通道流畅、流阻系数小，密封面采用不锈钢和硬质合金，使用寿命长，采用柔性石墨填料、密封可靠、操作轻便灵活。

使用范围
A105锻钢承插焊闸阀应用于工作压力 1.6MPa~20.0MPa，工作温度 -29℃~200℃的石油、化工、水力、火力电站各种系统的管路上，适用介质为硝酸类、醋酸类、水、油、气类及某些腐蚀性液体。

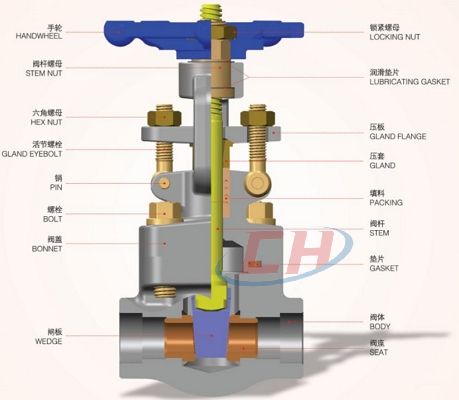

A105锻钢承插焊闸阀 三维图

A105锻钢承插焊闸阀三维图

A105锻钢承插焊闸阀 技术参数

序号 零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L)
2 阀座 A276 420 A276 304 A276 304(L) A276 316(L)
3 闸板 A276 410 & 430 A182 F304 A182 F304(L) A182 F316(L)
4 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
5 垫片 316夹柔性石墨 316夹PIFE
6 阀盖 A105 A182 F22 A182 F304(L) A182 F316(l)
7 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
8 销钉 A276 420 A276 304
9 填料压套 A276 410 A182 F304(L) A182 F316(L)
10 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
11 填料压板 A105 A182 F11 A182 F304(L) A182 F316(L)
12 螺母 A194 2H A194 4 A194 8 A194 8M
13 阀杆螺母 A276 410
14 锁紧螺母 A194 2H A194 4 A194 8 A194 8M
15 铭牌 SS
16 手轮 A197
17 润滑垫片 A473 431
18 填料 Flexible Graphite PTFE
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 -29℃～425℃ -29℃～550℃ -29℃～180℃

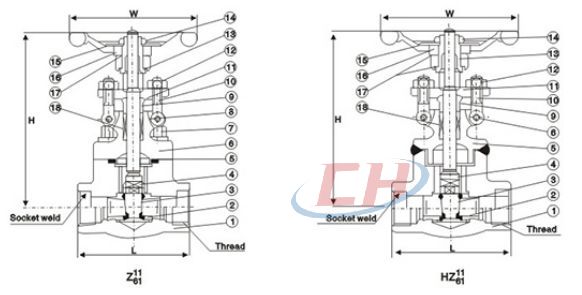

A105锻钢承插焊闸阀 结构图

A105锻钢承插焊闸阀结构图

A105锻钢承插焊闸阀 外形尺寸

规格specs S L T W H(开) 重量(k)
英制bttshssstm 公制mettessem ANSI JI S ANSI牙型60 JIS,ISC,BC牙型55°
缩径RP 全径FF 缩径RP 全径FP 缩径RP 全径FP 缩径RP 全径FP 缩径RP 全径FP 缩径RP 全径FP 缩径RP 全径FP
3/8   10   17.6   17.9   79 3/8   3/8   100 166 2.2
1/2 3/8 15 10 21.8 17.6 22.2 17.9 79 1/2 3/8 1/2 3/8 100 168 2.2 2.2
3/4 1/2 20 15 27.1 21.8 27.7 22.2 92 3/4 1/2 3/4 1/2 100 169 2.2 2.2
1 3/4 25 20 33.8 27.1 34.5 27.7 111 1 3/4 1 34 125 193 4.3 4.3
1-1/4 1 32 25 42.6 33.8 43.2 34.5 120 1-1/4 1 1-1/4 1 160 236 5.9 5.9
1-1/2 1-1/4 40 32 48.7 42.6 49.1 43.2 120 1-1/2 1-1/4 1-1/2 14 160 246 6.9 6.9
2 1-1/2 50 40 61.1 48.7 61.1 49.1 140 2 1-1/2 2 1/2 180 283 11.1 11.1
  2   50   61.1   61.1 178   2   2 200 330   15.2
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要A105锻钢承插焊闸阀产品详细样本。
