电动楔式闸阀

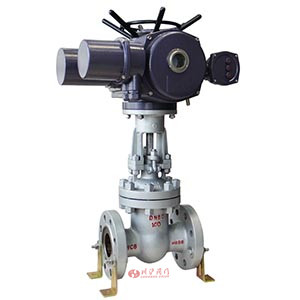

电动楔式闸阀图片

电动楔式闸阀 型号：CHZ941H/CHZ941Y/CHZ941W

电动楔式闸阀是由闸阀阀体配用多回转式电动执行器，使阀板作上下直线运动，实现远程控制阀位开关或调节，方便快捷。电动楔式闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～500℃的石油、化工、水力、火力电站各种系统的管路上实现远程控制阀位开关，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。

电动执行机构选型
电动楔式闸阀默认配Z型多回转电动执行机构，选配其他品牌执行机构。电机为三相交流，380V（特殊订货660V或220V），Z型多回转电动执行机构分为户外型、隔爆型、整体型、整体调节型、隔爆整体型、隔爆整体调节型。

电动楔式闸阀 零部件参数

阀体、阀盖 阀板 阀座 阀杆 填料 适用介质 适用温度(≤℃)
WCB WCB+D507MO  D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCr5MO ZGlCr5M0+ Stellite12 1Crl8Ni9+ Stellite6 25Cr2M01VA 柔性石墨 水、油品、蒸汽 550
ZGlCrl8Ni9Ti Crl了Ni2 1Crl8Ni9+ Stellite6 1Crl8Ni9Ti PTFE 硝酸类、碱类 200
ZG00Crl7Nil4M02 316L+ Stellite12 316L+Stel1ite6 316L PTFE 尿素、甲铵液、磷酸 200

电动楔式闸阀 执行标准

设计与制造 GB/T12234
连接端尺寸 结构长度 GB/T12221
法兰尺寸 JB79
检验与试验 JB/T9092
材 料 碳钢 GB/T12229
不锈钢 GB/T12230
标 志 GB/T12220
供 货 JB/T7928

电动楔式闸阀 技术规范

公称压力(MPa) 试验压力(MPa)
壳体 密封(液) 密封(气) 上密封
1.6 2.4 1.76 0.6 1.76
2.5 3.8 2.75 0.6 2.75
4.0 6.0 4.4 0.6 4.4
6.4 9.6 7.04 0.6 7.04
10.0 15.0 11.0 0.6 11.0
16.0 24.0 17.6 0.6 17.6

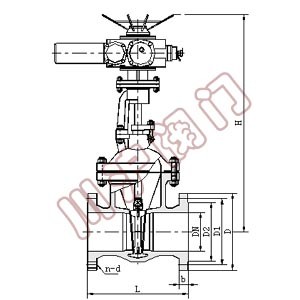

电动楔式闸阀 结构图

电动楔式闸阀结构图

电动楔式闸阀 外形尺寸

Z941H、Z941Y、Z941W 型 PN16 电动楔式闸阀主要外形及结构尺寸（mm）
DN L D D1 D2 b n×Φd H 重量/kg
50 250 160 125 100 16 4×Φ18 615 50
65 265 180 145 120 18 4×Φ18 630 53
80 280 195 160 135 18 8×Φ18 710 63
100 300 215 180 155 20 8×Φ18 740 83
125 325 245 210 185 22 8×Φ18 820 128
150 350 280 240 210 24 8×Φ23 907 174
200 400 335 295 265 26 12×Φ23 1100 310
250 450 405 355 320 30 12×Φ25 1200 455
300 500 460 410 375 30 12×Φ25 1540 560
350 550 520 470 435 34 16×Φ25 1700 885
400 600 580 525 485 36 16×Φ30 1933 1120
450 650 640 585 545 40 20×Φ30 2160 1330
500 700 705 650 608 44 20×Φ34 2240 1516
Z941H、Z941Y、Z941W 型 PN25 电动楔式闸阀主要外形及结构尺寸（mm）
DN L D D1 D2 b n×Φd H 重量/kg
50 250 160 125 100 20 4×Φ18 615 50
65 265 180 145 120 22 4×Φ18 630 53
80 280 195 160 135 22 4×Φ18 710 63
100 300 230 190 160 24 8×Φ23 740 149
125 325 270 220 188 28 8×Φ25 820 192
150 350 300 250 218 30 8×Φ25 907 216
200 400 360 310 278 34 12×Φ25 1100 286
250 450 425 370 332 36 12×Φ30 1200 366
300 500 485 430 390 40 16×Φ30 1540 660
350 550 550 490 448 44 16×Φ34 1700 770
400 600 610 550 505 48 16×Φ34 1933 990
Z941H、Z941Y、Z941W 型 PN40 电动楔式闸阀主要外形及结构尺寸（mm）
DN L D D1 D2 b n×Φd H 重量/kg
50 250 160 125 100 20 4×Φ18 616 49
65 280 180 145 120 22 8×Φ18 630 65
80 310 195 160 135 22 8×Φ18 690 140
100 350 230 190 160 24 8×Φ23 803 160
125 400 270 220 188 28 8×Φ25 910 213
150 450 300 250 218 30 8×Φ25 985 239
200 550 375 320 282 38 12×Φ30 1132 356
250 650 445 385 245 42 12×Φ34 1331 517
300 750 510 450 408 46 16×Φ34 1470 825
350 850 570 510 465 52 16×Φ34 1740 1029
400 950 655 585 535 58 16×Φ41 1859 1433
500 1150 755 670 612 62 20×Φ48 2450 2130
Z941H、Z941Y、Z941W 型 PN63 电动楔式闸阀主要外形及结构尺寸（mm）
DN L D D1 D2 b n×Φd H 重量/kg
50 250 175 135 105 26 4×Φ23 616 49
65 280 200 160 130 28 8×Φ23 630 65
80 310 210 170 140 30 8×Φ23 695 140
100 350 250 200 168 30 8×Φ25 791 160
125 400 295 240 202 36 8×Φ30 868 200
150 450 340 280 240 38 8×Φ34 995 301
200 550 405 345 300 44 12×Φ34 1192 480
250 650 470 400 352 48 12×Φ41 1403 698
300 750 530 460 412 54 16×Φ41 1707 761
350 850 595 525 475 60 16×Φ41 2084 1135
400 950 670 585 525 66 16×Φ48 2238 1948
500 1150 800 705 640 70 20×Φ54 2610 2855
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要电动楔式闸阀产品详细样本。

电动楔式闸阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

电动楔式闸阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
