电动刀型闸阀

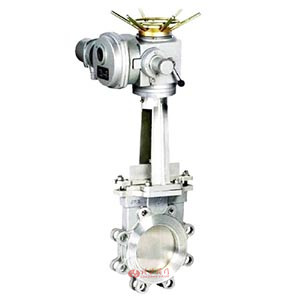

电动刀型闸阀图片

电动刀型闸阀 型号：CHPZ973F/CHPZ973H/CHPZ973Y

电动刀型闸阀是由多回转式电动装置于刀型闸阀组成。主要采用铸铁、铸钢、不锈钢等。通径从DN50～DN1000。电动刀型闸阀广泛应用于化工、煤碳、制糖、污水、造纸等领域,是一种理想的密封阀门。电动刀型闸阀特别适用于造纸行业在管道上作调节和节流使用。

电动执行机构选型
电动刀型闸阀默认配Z型多回转电动执行机构，选配其他品牌执行机构。电机为三相交流，380V（特殊订货660V或220V），Z型多回转电动执行机构分为户外型、隔爆型、整体型、整体调节型、隔爆整体型、隔爆整体调节型。

电动刀型闸阀 零部件参数

阀体形式 直通扁平铸造闸阀
公称通径 DN50～1000mm
公称压力 PN1.0、1.6 MPa
法兰标准 国标、德标、美标、日标
连接形式 法兰式、对夹式
阀盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料
阀板形式 垂直板式(闸板)
流量特性 近似快开型

电动刀型闸阀 执行标准

设计制造 JB/T8691-1998
结构长度 GB/T1-5188.2-94
法兰尺寸 GB/T9113.1-2000
试验-检验 GB/T13927-92

电动刀型闸阀 技术规范

公称压力PN(MPa) 壳体试验(MPa) 密封试验(MPa) 适用介质
1.0 1.5 1.1 烟气、灰、渣水混合物、空气混合物
1.6 2.4 1.8

电动刀型闸阀 结构图

电动刀型闸阀结构图

电动刀型闸阀 外形尺寸

PN10 结构尺寸
DN L D D1 D2 H n×M D0
50 43 160 125 100 285 4×M16 180
65 46 180 145 120 298 4×M16 180
80 46 195 160 135 315 4×M16 220
100 52 215 180 155 365 8×M16 220
125 56 245 210 185 400 8×M16 230
150 56 280 240 210 475 8×M20 280
200 60 335 295 365 540 8×M20 360
250 68 390 350 320 630 12×M20 360
300 78 440 400 368 780 12×M20 400
350 78 500 460 428 885 16×M20 400
400 102 565 515 482 990 16×M22 400
450 114 615 565 532 1100 20×M22 530
500 127 670 620 585 1200 20×M22 530
600 154 780 725 685 1450 20×M27 600
800 190 1010 950 898 2000 24×M30 680
PN16 结构尺寸
DN L D D1 D2 H z×M D0
50 43 160 125 99 285 4×M16 180
65 46 185 145 120 295 4×M16 180
80 46 200 160 135 315 8×M16 220
100 52 220 180 155 365 8×M16 220
125 56 250 210 185 400 8×M16 230
150 56 285 240 210 475 8×M20 280
200 60 340 295 265 540 12×M20 360
250 68 405 355 310 630 12×M22 360
300 78 460 410 375 780 12×M22 400
350 78 520 470 435 885 16×M22 400
400 102 580 525 485 990 16×M27 400
450 114 640 585 545 1100 20×M27 530
500 127 715 650 609 1200 20×M30 530
600 154 840 770 720 1450 20×M36 600
800 190 1025 950 898 2000 24×M36 680
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要电动刀型闸阀产品详细样本。

电动刀型闸阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

电动刀型闸阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
