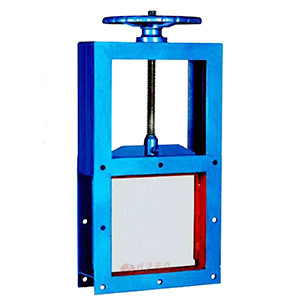

手动插板阀图片

手动插板阀型号：LMD

手动插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，广泛应用于矿山、粮食等行业控制流量变化或迅速切断（特料直径≤50mm）。

附件选型
手动插板阀又称为螺旋闸阀，可配Z型电动执行组成电动插板阀，用于切断管道中介质，或者配气动执行机构，组成气动插板阀。

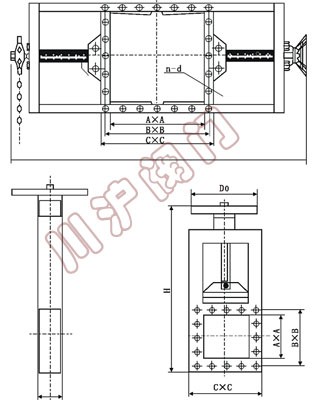

手动插板阀结构图

手动插板阀外形尺寸

LMD型螺旋闸门、手动插板阀外形结构尺寸(mm)
类别	A×A	B×B	C×C	L	H	D0	n-d
单向	220×200	256×256	296×296	100	820	300	8-φ12
	250×250	306×306	346×346	100	930	340	8-φ14
	300×300	356×356	396×396	100	1050	380	8-φ14
	400×400	456×456	496×496	100	1140	445	12-φ14
	450×450	510×510	556×556	120	1450	530	12-φ18
	500×500	560×560	606×606	120	1610	580	16-φ18
双向	600×600	660×660	706×706	120	1830	450	16-φ18
	700×700	770×770	820×820	140	2130	450	20-φ18
	800×800	870×870	920×920	140	2440	450	20-φ18
	900×900	974×974	1030×1030	160	2660	450	24-φ23
	1000×1000	1074×1074	1130×113	160	2870	450	24-φ23
说明	LMD-单向	Ⅰ-手轮	链条节数M=0.105×-113（×是丝杆中心离地面高度）距地面小于1.7米用于手轮大于1.7米用链轮
说明	LMD-双向	Ⅱ-链条	链条节数M=0.105×-113（×是丝杆中心离地面高度）距地面小于1.7米用于手轮大于1.7米用链轮

由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要手动插板阀产品详细样本。

手动插板阀订货流程

客户来电咨询：021-5186 3046
客户采购清单传真至：021-5186 3049
收到客户采购清单，为客户提供阀门型号选型与报价单

手动插板阀订货须知

公称通径
公称压力
连接方式
执行机构有无特殊要求（可以根据客户要求配置）
工艺介质及状态
阀前压力、阀后压力
大、正常、小流量
使用温度
有无特殊要求
