波纹管闸阀

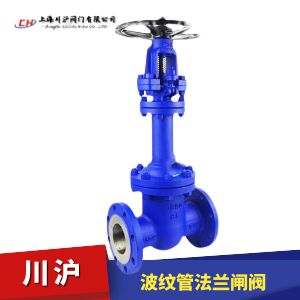

波纹管闸阀图片

波纹管闸阀 型号：BZ41H

波纹管闸阀BZ41H其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏。
双重的密封设计(波纹管+填料)若波纹管失效，阀杆填料也会避免泄漏，并符合国际密封标准。
阀盖上自带有加脂接头，可直接对阀杆、螺母和轴套进行润滑，不像传统的只对螺纹加润滑油。
人体工程学设计手轮，使用寿命更长，操作轻松便捷，更安全可靠。

阀体材质可选WCB、CF8、CF8M等。

波纹管闸阀 三维图

波纹管闸阀三维图

波纹管闸阀 技术参数

序号 名称 材质
1 阀体 WCB、CF8、CF8M
2 闸板 WCB+13Cr、Stellite
3 阀座 13Cr、Stellite
4 阀杆 20Cr、F304、F316
5 波纹管 SS304、SS316L
6 双头螺柱 ASTM  A193-B7、A193-B8
7 六角螺母 ASTM  A194-2H、A194-8
8 垫片 柔性石墨+不锈钢、PTFE
9 六角螺母 ASTM  A194-2H、A194-8
10 中支架 WCB、CF8、CF8M
11 双头螺柱 ASTM  A193-B7、A193-B8
12 六角螺母 ASTM  A194-2H、A194-8
13 垫片 柔性石墨+不锈钢、PTFE
14 阀盖 WCB、CF8、CF8M
15 填料 柔性石墨、PTFE
16 圆柱销 1035、SS304
17 填料压盖 WCB、CF8
18 六角螺母 ASTM  A194-2H、A194-8
19 活节螺栓 ASTM  A193-B7、A193-B8
20 阀母 铜合金、D2、BL-2
21 油杯 组件
22 轴承盖 1035、SS304
23 手轮 碳钢、KTH330
24 锁紧螺母 A105

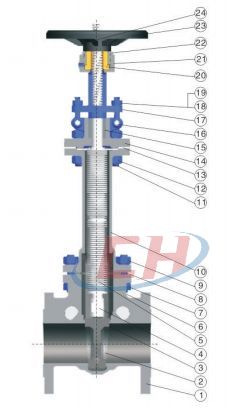

波纹管闸阀 结构图

波纹管闸阀结构图

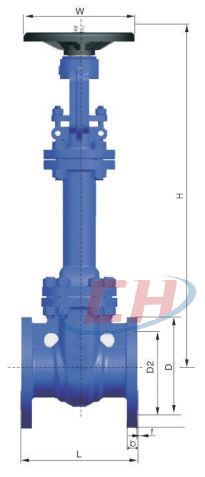

波纹管闸阀 外形尺寸

材质 口径
DN 		主要连接尺寸
总长(L) 外圆(D) 中心(D1) 水线(D2) 法兰厚(b) 水线厚(1) n- φd
150 LB
  A105 z 108 90 60.5 35 10 2 4- φ16
34 117 100 70 43 11 2 4- φ16
1° 127 110 79.5 51 12 2 4- φ16
114 140 115 89 63.5 13 2 4- φ16
12" 165 125 98.5 73 15 2 4- φ16
A105 WCB 2* 178 150 120.5 92 16 2 4- φ19
      WCB 21% 190 180 139.5 105 18 2 4- φ19
3" 203 190 152.5 127 20 2 4- φ19
4" 229 230 190.5 157 24 2 8- φ19
5" 254 255 216 186 24 2 8- φ22
6" 267 280 241.5 216 26 2 8- φ22
8" 292 345 298.5 270 29 2 8- φ22
10" 330 405 362 324 31 2 12- φ25
12" 356 485 432 381 32 2 12- φ25
14" 381 535 476 413 35 2 12- φ29
16" 406 595 540 470 37 2 16- φ29
18" 432 635 578 533 40 2 12- φ32
20" 457 700 625 584 43 2 20- φ32
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要波纹管闸阀产品详细样本。

波纹管闸阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

波纹管闸阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
