保温闸阀

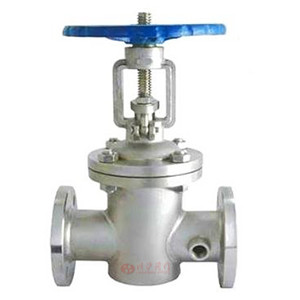

保温闸阀图片

保温闸阀 型号：BZ41H/BZ41W/BZ41Y

保温闸阀具有保温功能的闸阀。主要用于石油、化工、冶金、制药等各类系统中，能保温和防止介质结晶，以输送常温下会凝固的高粘度介质。

产品特点
1、夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口。 2、连接法兰尺寸比同一规格普通阀门的连接法兰大一到两个规格，结构长度与同规格的普通阀门相同。 3、 夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。

保温闸阀 技术参数

型号 PN 工作压力/MPa 适用介质 适用温度
BZ41H-16C 16 1.6 油品等无腐蚀性介质 ≤425
BZ41H-25 25 2.5
BZ41H-40 40 4.0
BZ41Y-16C 16 1.6
BZ41Y-25 25 2.5
BZ41Y-40 40 4.0
BZ41W-16P 16 1.6 弱腐蚀性介质 ≤150
BZ41W-25P 25 2.5
BZ41W-40P 40 4.0
BZ41Y-16P 16 1.6
BZ41Y-25P 25 2.5
BZ41Y-40P 40 4.0
BZ41W-16R 16 1.6 柔腐蚀性介质 ≤150
BZ41W-25R 25 2.5
BZ41W-40R 40 4.0
BZ41Y-16R 16 1.6
JZ41Y-25R 25 2.5
JZ41Y-40R 40 4.0

保温闸阀 结构图

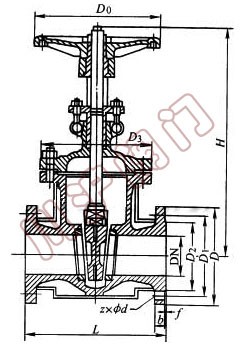

保温闸阀结构图

保温闸阀 外形尺寸

BZ41H、BZ41W、BZ41Y 型 PN16 保温夹套式楔式闸阀主要外形及结构尺寸（mm）
DN L D D1 D2 b z×Φd H D0 加热汽接头螺纹 重量/kg
50 250 195 160 135 20 8×Φ18 358 280 M12×1.25 54
80 310 245 210 185 22 8×Φ18 435 320 M12×1.25 100
100 350 280 240 210 24 8×Φ23 502 360 M12×1.25 120
150 450 335 295 265 26 12×Φ23 675 400 M12×1.25 260
200 550 405 355 320 30 12×Φ25 820 400 M12×1.25 300
250 650 460 410 375 30 12×Φ25 970 500 M20×1.5 400
300 750 520 470 435 34 16×Φ25 1145 500 M20×1.5 490
350 850 580 525 485 36 16×Φ30 1280 500 M20×1.5 580
400 950 640 585 545 40 20×Φ30 1450 500 M20×1.5 920

BZ41H、BZ41W、BZ41Y 型 PN25 保温夹套式楔式闸阀主要外形及结构尺寸（mm）
DN L D D1 D2 b z×Φd H D0 加热汽接头螺纹 重量/kg
50 250 195 160 135 22 8×Φ18 358 280 M12×1.25 56
80 310 270 220 188 28 8×Φ18 435 320 M12×1.25 105
100 350 300 250 218 30 8×Φ23 502 360 M12×1.25 170
150 450 360 310 278 34 12×Φ23 675 400 M12×1.25 270
200 550 425 370 332 36 12×Φ25 820 400 M12×1.25 380
250 650 485 430 390 40 12×Φ25 970 500 M20×1.5 535
300 750 550 490 448 44 16×Φ25 1145 500 M20×1.5 546
350 850 610 550 505 48 16×Φ30 1280 500 M20×1.5 735
400 950 660 660 555 50 20×Φ30 1450 500 M20×1.5 1224

BZ41H、BZ41W、BZ41Y 型 PN40 保温夹套式楔式闸阀主要外形及结构尺寸（mm）
DN L D D1 D2 b z×Φd H D0 加热汽接头螺纹 重量/kg
50 250 195 160 135 22 8×Φ18 371 280 M12×1.25 56
80 310 270 220 188 28 8×Φ18 455 320 M12×1.25 105
100 350 300 250 218 30 8×Φ34 550 360 M12×1.25 170
150 450 375 320 282 38 12×Φ23 708 400 M20×1.5 340
200 550 445 385 345 42 12×Φ25 890 400 M20×1.5 430
250 650 510 450 408 46 12×Φ25 1015 500 M20×1.5 560
300 750 570 510 465 52 16×Φ25 1235 500 M20×1.5 600
350 850 610 585 535 58 16×Φ30 1390 500 M20×1.5 810
400 950 660 610 560 60 20×Φ30 1560 500 M20×1.5 1250
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要保温闸阀产品详细样本。

保温闸阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

保温闸阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
