电动通风蝶阀

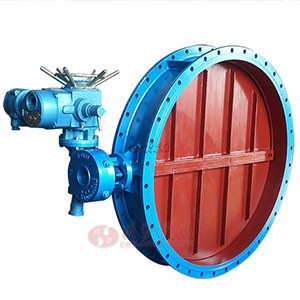

电动通风蝶阀图片

电动通风蝶阀 型号：CHD941W

电动通风蝶阀是为垂直板式中线蝶阀，阀体材质选用碳钢或不锈钢材料卷焊而成，适合低压、大口径、通风或尾气处理场合使用，与多回传型电动执行器相连接后，可以控制阀门的开关或者调节（输入输出信号4-20mA）管道介质流量大小。 具有特点：1、对含尘气体、煤气管道、通风净化装置、烟气管道等作为流量调节和截流用；2、具有耐磨性好、工作稳定可靠、操作方便；3、泄漏率小、使用寿命长、安装维修方便；4、适用于低压差、大口径、大流量场合，

电动通风蝶阀性能规范

公称压力（MPa) 0.1MPa 介质温度 -30℃～-1000℃
控制方式 ON-OFF/4-20mA 适用介质 冷热风、烟气
介质流速 25m/s 泄漏率 1~5%

电动通风蝶阀零部件材质

零件名称 阀体 阀板 阀轴
材料 Q235、304不锈钢、316不锈钢、310S双相不锈钢 Q235、304不锈钢、316不锈钢、310S双相不锈钢 碳钢、不锈钢

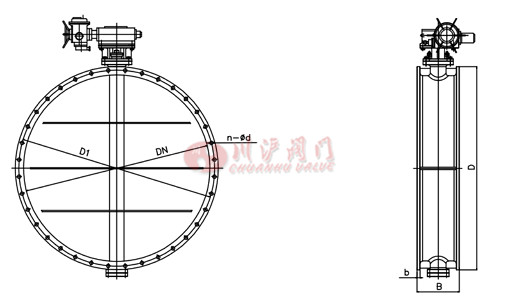

电动通风蝶阀结构图

电动通风蝶阀结构图

电动通风蝶阀安装尺寸

DN D1 D B b n-d
DN200 280 320 140 14 8—18
DN250 335 375 140 14 12-18
DN300 395 440 170 14 12-22
DN400 495 540 190 16 16-22
DN500 600 645 190 18 16-22
DN600 705 755 210 20 20-26
DN700 810 860 210 20 24-26
DN800 860 900 210 20 24-30
DN900 1020 1075 250 20 24-30
DN1000 1120 1175 250 22 28-30
DN1200 1320 1375 250 24 32-30
DN1400 1520 1575 300 24 36-30
DN1500 1620 1675 300 24 40-30
DN1600 1730 1790 300 24 40-30
DN1800 1930 1990 300 24 44-30
DN2000 2130 2190 300 24 48-30
DN2200 2340 2405 300 24 52-33
DN2400 2540 2605 350 26 56-33
DN2500 2640 2705 350 26 56-33
DN2600 2740 2805 350 26 60-33
DN2800 2960 3030 350 30 64-34
DN3000 3160 3230 400 34 68-36
由于产品改进技术创新参数可能有一定变化，公司不另行通知，咨询和索要电动通风蝶阀产品详细样本。
  • 电动烟气蝶阀
  • 冶金阀门
    电动烟气蝶阀（阀体材质碳钢、法兰连接、配多回转型电动执行器、可用作开关或调节）
  • 电动百叶阀
  • 电动百叶阀
    电动百叶阀（阀体材质碳钢、百叶式、法兰连接、配电动执行器、可做开关和调节流量）
  • 盲板阀
  • 冶金阀门
    盲板阀（阀体材质碳钢、法兰连接、用于工矿企业、市政、环保等行业的气体介质系统中）
  • 泄爆阀
  • 冶金阀门
    泄爆阀（阀体材质碳钢、法兰连接、带泄爆片、适用介质压缩易爆气体）
冶金阀门说明书 下载

电动通风蝶阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

电动通风蝶阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
