气动盲板阀

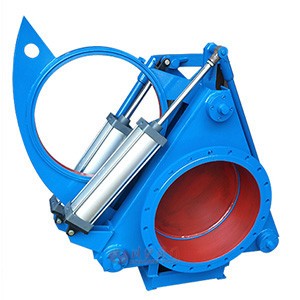

气动盲板阀图片

气动盲板阀 型号：FC643X

气动盲板阀也称FC643X眼睛阀主要由左阀体、右阀体、丝杆、闸板、密封圈、杠杆、汽缸等零件组成，并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧、松开汽缸和翻板汽缸，夹紧、松开汽缸通过杠杆和丝杆螺旋驱动左、右阀体完成松开、夹紧动作，翻板汽缸驱动闸板完成开关动作。橡胶密封圈镶钳在闸板上，具有耐高温、密封性能好、更换方便、使用寿命长等特点。
气动盲板阀广泛应用于工矿企业、市政、环保等行业的气体介质管理系统中，尤其适用于有害、有毒、易燃气体的绝对切断。亦适宜做管道终端的盲板，以缩短检修时间或方便连接新的管路。

气动盲板阀性能规范

公称压力MPa 0.25 0.15 0.10 0.05
密封试验压力MPa 0.275 0.165 0.11 0.055
强度试验压力MPa 0.375 0.225 0.15 0.075
驱动源 压缩空气0.4-0.6MPa
适用温度℃ 丁腈橡胶 硅橡胶 氟橡胶
-20-100 -20-250 -20-300
适用介质 煤气、其他可燃气体
启闭时间S ≤60
主要零部件材料 阀体、闸板为碳钢；阀杆为不锈钢；密封圈为硅橡胶

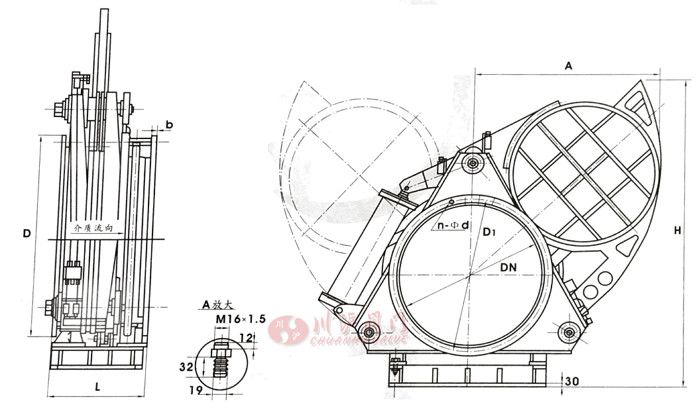

气动盲板阀结构图

气动盲板阀结构图

气动盲板阀安装尺寸

DN D D1 b n-φd L
300 440 395 22 12-φ22 450
350 490 445 22 12-φ22 450
400 540 495 22 16-φ22 450
450 595 550 24 16-φ22 500
500 645 600 24 16-φ22 500
600 755 705 24 20-φ26 600
700 860 810 26 24-φ26 600
800 975 920 26 24-φ30 800
900 1075 1020 28 24-φ30 800
1000 1175 1120 30 28-φ30 800
由于产品改进技术创新参数可能有一定变化，公司不另行通知，咨询和索要气动盲板阀产品详细样本。
  • 电动烟气蝶阀
  • 冶金阀门
    电动烟气蝶阀（阀体材质碳钢、法兰连接、配多回转型电动执行器、可用作开关或调节）
  • 电动百叶阀
  • 电动百叶阀
    电动百叶阀（阀体材质碳钢、百叶式、法兰连接、配电动执行器、可做开关和调节流量）
  • 盲板阀
  • 冶金阀门
    盲板阀（阀体材质碳钢、法兰连接、用于工矿企业、市政、环保等行业的气体介质系统中）
  • 泄爆阀
  • 冶金阀门
    泄爆阀（阀体材质碳钢、法兰连接、带泄爆片、适用介质压缩易爆气体）
冶金阀门说明书 下载

气动盲板阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

气动盲板阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
