上海川沪阀门有限公司

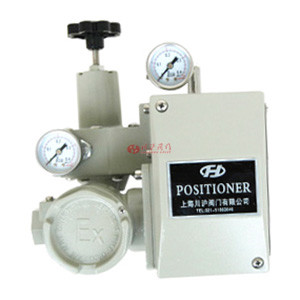

HEP型阀门定位器图片
型号代号 HEP-15、HEP-16、HEP-17、HEP-17PTM
驱动形式 直行程、单作用
气源压力 0.14~0.16Mpa 0.17~0.5Mpa
输入信号 4-20mA
气管接头 Rc1/4
电缆接头 G1/2(M20*1.5、NPT1/2)
防护等级 IP65
防爆标志 ExdII CT6Gb、ExiaII CT6Ga

HEP型阀门定位器 型号:HEP

HEP型阀门定位器是把调节装置输出的电信号变成驱动调节阀动作的气信号,而且具有阀门定位功能,即克服阀杆摩擦力,抵消被调价质压力变化而引起的不平衡力,从而使阀门开度对应于调节装置出的控制信号,实现正确定位。由于本定位器具有防爆结构。

特点
HEP型阀门结构紧凑,精密可靠 本产品零部件精密压铸,外形及内部结构制作工艺精致,各机构经优化组合设计,整机结构紧凑,采用不锈钢紧固件和先进的喷朔工艺处理.生产制造标志永久性等,具备了良好的防腐性能。

HEP型阀门定位器 技术参数

1、引进国外先进技术,具有可靠性高、体积小、重量轻等特点。
2、磁电组件部份采用新型动圈结构,可靠、稳定、线性好。
3、除防爆接线盒外,在危险性区域现场可打开壳盖进行调整及检修。
4、量程、零点调整钮采用手轮式,调整方便、并带有锁定装置。
5、配有与各类型执行机构相配的安装板及附件,故安装容易、调整方便。
6、防爆性能:本安型防爆等级iaⅡCT5隔爆型防爆等级dⅡCT6

HEP型阀门定位器基本参数

精度 小于全行程±1%
回差 小于全行程1%
死区 小于全行程0.4%
特性 线性(可改变成快开、等百分比特性)
气源压力 0.14~0.16Mpa 0.17~0.5Mpa
大流量 140NL/min(当气源压力在0.14Mpa时)
耗气量 5NL/min(当气源压力在0.14MPa时)
环境温度 -40℃~+80℃
环境湿度 10~90%RH
大行程速度 4mm/秒(配ZH含-22执行机构时)
输入阻抗 250(4~20mADC)
电气连接 G1/2螺纹
气管连接 卡套式气管接头(6或8钢管)
重量 3.5kg

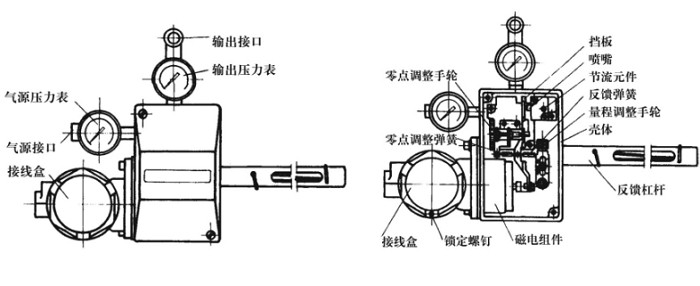

HEP型阀门定位器结构图

HEP型阀门定位器结构图

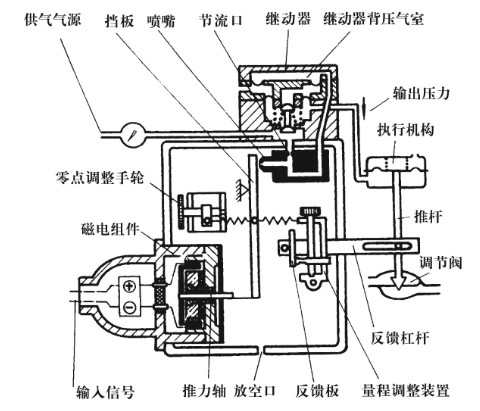

HEP型阀门定位器工作原理

HEP定位器的工作是基于力平衡原理,如图所示。在定位器处于稳定状态时,其反馈回路与力平衡系统处于平衡状态。当输入信号、阀杆摩擦力或流体作用力发生变化,磁电组件的作用力与因阀杆位置变化引起反馈回路产生的作用力就处于不平衡状态,定位器调节执行机构气室压力,其结果使反馈回路又处于平衡状态,阀杆停留在新的位置又与定位器输入信号相对应。

HEP型阀门定位器工作原理

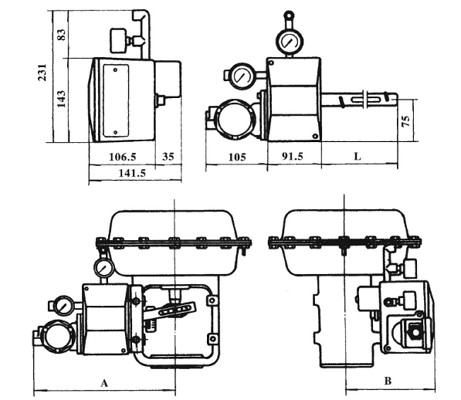

HEP型阀门定位器安装图

HEP型阀门定位器安装图

HEP型阀门定位器安装尺寸

执行器型号 行程 A B L
ZHA\B-22 16 280 149 131(短反馈杆)
ZHA\B-23 25 280 149
ZHA\B-34 40 292.5 151.5 196(长反馈杆)
ZHA\B-45 60 317.5 169
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要HEP型阀门定位器产品详细样本。
