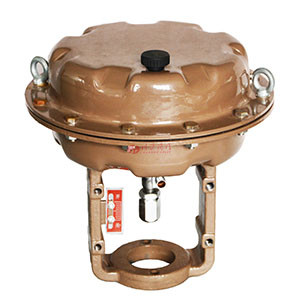

ZHA\B型气动薄膜执行器图片

ZHA\B型气动薄膜执行器 型号:ZHA/ZHB

ZHA\B型气动薄膜执行器由膜片、压缩弹簧、托盘、推杆、支架、轴套、膜盖等主要零件构成。表面处理采用环氧静电粉未喷涂,具有较高牢度和耐腐蚀性。具有受力均匀、稳定性好、尺寸小,重量轻等优点。以压缩空气为能源动力,接受电-气阀门定位器或电磁阀输入的气源压力信号,此压力作用在膜室膜片上产生推力压缩弹簧组件,并使推杆位移,当推杆与弹簧组被压缩后产生的反力相平衡时,阀杆就稳定在相应行程上。依照力平衡原理,行程大小与压力信号输入大小成一定的比例关系,从而达到阀门阀芯准确定位。

执行机构选型
ZHA\B型气动薄膜执行器配用直行程阀门中,具有重量轻,结构紧凑、使用方便、控制精度高、性能稳定等特点。可用于开关型场合(阀门一开一闭,配电磁换向阀、阀位反馈、空气过滤减压阀)和调节型场合(配定位器,控制信号4-20mA控制阀门开度,实现流量调节)。

ZHA\B型气动薄膜执行器 技术参数

型号 ZHA/B-11 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
行程(mm) 10 10、16 16、25 40 40、60 100
有效面积(cm) 200 350 350 560 960 1600
气源接口尺寸 M10×1 M12×1.25 M16×1.5
气源压力 0.14、0.25MPa
弹簧范围 0.02~0.10、0.04~0.10、0.08~0.24MPa
回差 带定位器:1% 不带定位器:3%
线性 带定位器:1% 不带定位器:±5%

ZHA\B型气动薄膜执行器 型号编制说明

ZH 作用形式 尺寸规格 弹簧范围(KPa) 手轮机构
ZH系列执行器 A:正作用
B:反作用
11
22
23
34
45
56
20-100
40-200
80-240
无:不带手轮
D:顶装手轮
C:侧装手轮

ZHA\B型气动薄膜执行器 阀杆连接螺纹

调节阀通径DN 阀杆螺纹
3/4" M8
20.25.32.40.50 M8
65.80,100 M12x1.25
125.150.200 M16xl.5
250.300 M20x1.5

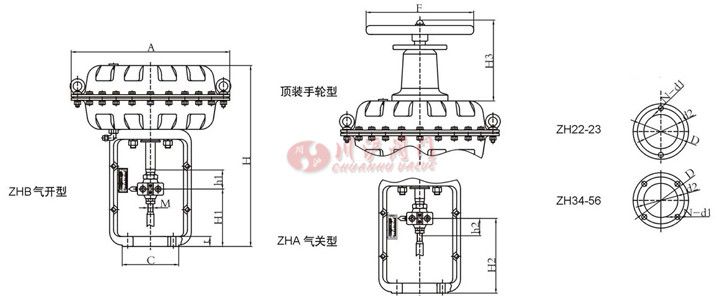

ZHA\B型气动薄膜执行器 结构图

ZHA\B型气动薄膜执行器结构图

ZHA\B型气动薄膜执行器 安装尺寸

型号 ZH-22 ZH-23 ZH-34 ZH-45 ZH-56
A 285 288 365 475 585
H 300 323 417 520 720
H1 90 90 130 135 170
hi 40 41 41 54 61
t 18 18 23 26 34
C 95 100 130 150 180
H3(MAX) 179 179 230 315 400
F 200 200 240 350 449
H2 106 115 170 195 270
h2 40 40 50 55 65
N-dl 2-dl0 2-dl0 4-d12 4-dl4 4-d18
d2 60 60 80 95 100
D 80 80 105 118 130
重董(kg} 12 16 22 52 125

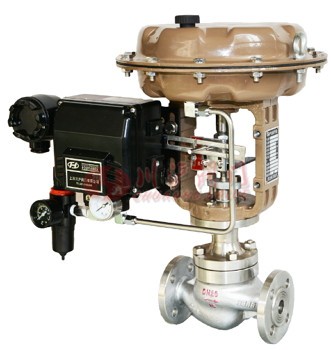

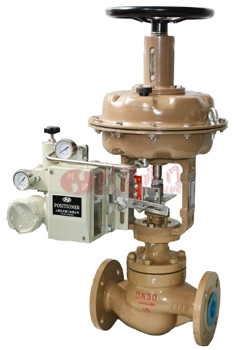

ZHA\B型气动薄膜执行器和阀体组装

气动薄膜执行器 气动薄膜执行器

由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要ZHA\B型气动薄膜执行器产品详细样本。
  • PSL电动执行器
  • 执行器和附件
    PSL电动执行器(配调节阀使用组成电动调节阀、输入输出信号4-20mA)
  • 气动薄膜执行器
  • 执行器和附件
    气动薄膜执行器(配调节阀使用组成气动调节阀、单作用带弹簧复位)
  • HEP阀门定位器
  • 执行器和附件
    HEP阀门定位器(接收控制信号4-20mA、输出气压到气动执行器、控制调节阀开度大小)
  • ZPD电气转换器
  • 执行器和附件
    ZPD电气转换器(接收控制信号4-20mA、输出气压到气动薄膜执行器、控制调节阀开度大小)
  • 保位阀
  • 执行器和附件
    保位阀(气源故障后、保位阀切断气源通道、使阀门保持断气前位置)
  • 空气减压阀
  • 执行器和附件
    空气减压阀(配合定位器使用、减小空压机管道送过来的气源压力、使得执行器正常工作)
  • 气源三联件
  • 执行器和附件
    气源三联件(过滤空压机气源、并且控制气源压力大小、使得气压符合执行器气压使用)

ZHA\B型气动薄膜执行器 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

ZHA\B型气动薄膜执行器 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
