隔膜式可调减压稳压阀

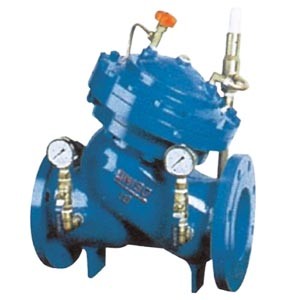

隔膜式可调减压稳压阀图片

隔膜式可调减压稳压阀 型号：YX741X/H104X

隔膜式可调减压稳压阀是安装于高层建筑给排水系统管道上，将进口压力减至某一需要的出口压力的特种阀门，该阀门依靠本身能量使出口压力保持稳定在设定值，即出口压力不因进口压力及流量的变化而变化，并且阀门控制系统的进口处装有一个自清洁滤网，利用流体特性，使比重较大，直径较大的悬浮颗粒不会进入控制系统，确保系统循环畅通无阻，使阀门能安全可靠地运行。系统动作灵敏，使用寿命长。

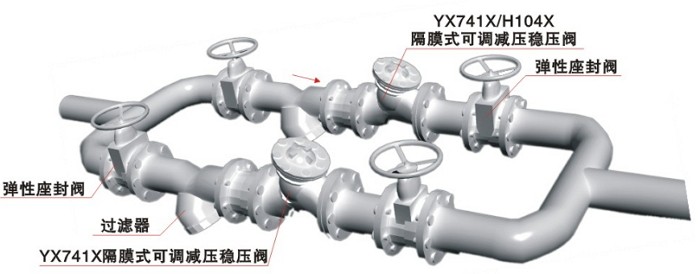

隔膜式可调减压稳压阀典型安装示意图

隔膜式可调减压稳压阀安装示意图

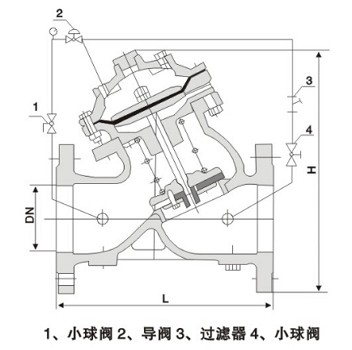

隔膜式可调减压稳压阀结构图

隔膜式可调减压稳压阀结构图

隔膜式可调减压稳压阀安装尺寸

DN L H   D     D1     n-d
1.0MPa 1.6MPa 2.5MPa 1.0MPa 1.6MPa 2.5MPa 1.0MPa 1.6MPa 2.5MPa
50 203 293 165 165 165 125 125 125 4-18 4-18 4-18
65 216 328 185 185 185 145 145 145 4-18 4-18 8-18
80 248 364 200 200 200 160 160 160 8-18 8-18 8-18
100 283 418 220 220 235 180 180 190 8-18 8-18 8-22
125 330 481 250 250 270 210 210 220 8-18 8-18 8-22
150 356 543 285 285 300 240 240 250 8-22 8-22 8-26
200 444 673 340 340 360 295 295 310 8-22 12-22 8-26
250 533 792 395 405 425 350 355 370 12-22 12-26 12-30
300 600 927 445 460 485 400 410 430 12-22 12-26 16-30
350 622 957 505 520 555 460 470 490 16-22 16-26 16-33
400 698 1188 565 580 620 515 525 550 16-26 16-30 16-36
450 775 1218 615 640 670 565 585 600 20-26 20-30 20-36
500 811 1256 670 715 730 620 650 660 20-26 20-33 20-36
600 900 1600 780 840   725 770   20-30 20-36
700 980 1750 895 910   840 840   24-30 24-36
800 1120 1900 1015 1025   950 950   24-33 24-39
900 1220 2100 1115     1050     28-33
  1320 2400 1230     1160     28-36
由于产品改进技术创新参数可能有一定变化，公司不另行通知，咨询和索要隔膜式可调减压稳压阀产品详细样本。
