JD745X多功能水泵控制阀

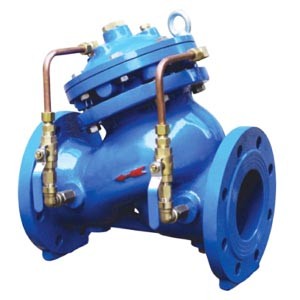

JD745X多功能水泵控制阀图片

JD745X多功能水泵控制阀 型号：JD745X

JD745X多功能水泵控制阀是安装在大口径给水管网系统的水泵出口处，防止介质倒流水锤及水击现象的智能型阀门。该阀兼具电动阀、逆止阀和水锤消除器三种功能，可有效地提高用于生活小区中消防用水与生活用水并联的供水系统的安全可靠性。双腔室结构可使用阀门在停系后迅速关闭90%（防止回流就介质导致水泵反转），在缓慢关闭其余10%（消除破坏性水锤）活塞式阀门性能可靠、强度高、动作平稳，适用于开泵水锤和停泵水锤的场合，只需操作水泵电机启闭按钮，阀门即可按照水泵操作规程自动实现启闭，流程大、压力损失小。

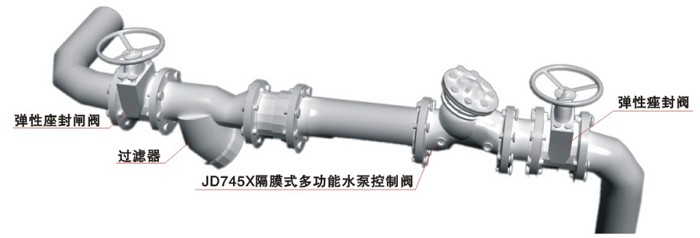

JD745X多功能水泵控制阀典型安装示意图

JD745X多功能水泵控制阀安装示意图

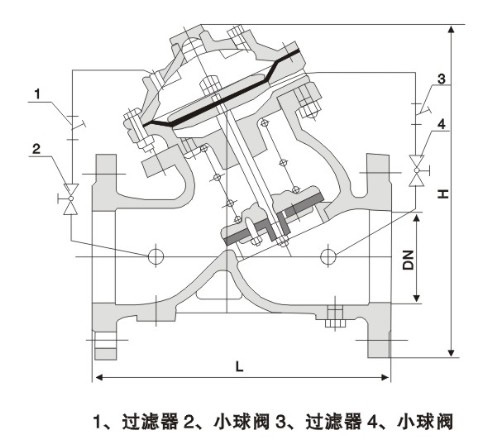

JD745X多功能水泵控制阀结构图

JD745X多功能水泵控制阀结构图

JD745X多功能水泵控制阀安装尺寸

DN L H   D     D1     n-d
1.0MPa 1.6MPa 2.5MPa 1.0MPa 1.6MPa 2.5MPa 1.0MPa 1.6MPa 2.5MPa
50 203 293 165 165 165 125 125 125 4-18 4-18 4-18
65 216 328 185 185 185 145 145 145 4-18 4-18 8-18
80 248 364 200 200 200 160 160 160 8-18 8-18 8-18
100 283 418 220 220 235 180 180 190 8-18 8-18 8-22
125 330 481 250 250 270 210 210 220 8-18 8-18 8-22
150 356 543 285 285 300 240 240 250 8-22 8-22 8-26
200 444 673 340 340 360 295 295 310 8-22 12-22 8-26
250 533 792 395 405 425 350 355 370 12-22 12-26 12-30
300 600 927 445 460 485 400 410 430 12-22 12-26 16-30
350 622 957 505 520 555 460 470 490 16-22 16-26 16-33
400 698 1188 565 580 620 515 525 550 16-26 16-30 16-36
450 775 1218 615 640 670 565 585 600 20-26 20-30 20-36
500 811 1256 670 715 730 620 650 660 20-26 20-33 20-36
600 900 1600 780 840   725 770   20-30 20-36
700 980 1750 895 910   840 840   24-30 24-36
800 1120 1900 1015 1025   950 950   24-33 24-39
900 1220 2100 1115     1050     28-33
1000 1320 2400 1230     1160     28-36
由于产品改进技术创新参数可能有一定变化，公司不另行通知，咨询和索要JD745X多功能水泵控制阀产品详细样本。
  • 多功能水泵控制阀
  • 水利控制阀
    多功能水泵控制阀（阀体材质碳钢、实现对水泵出口的缓慢开启、全开、缓闭、截止等功能）
  • 减压稳压阀
  • 水利控制阀
    减压稳压阀（阀体材质黄铜、法兰连接、实现能自动保持稳定出口压力功能）
  • 压差旁通阀
  • 水利控制阀
    压差旁通阀（阀体材质黄铜、法兰连接、用于空调系统供/回水之间以平衡压差的阀门）
  • 压差旁通阀
  • 水利控制阀
    压差旁通阀（阀体材质不锈钢、法兰连接、用于空调系统供/回水之间以平衡压差的阀门）
水利控制阀说明书 下载

JD745X多功能水泵控制阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

JD745X多功能水泵控制阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
