隔膜式安全泄压阀

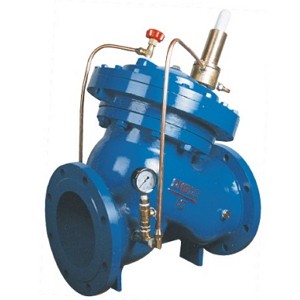

隔膜式安全泄压阀图片

隔膜式安全泄压阀 型号：AX742X/AX107X

隔膜式安全泄压阀安装在高层建筑，消防给水系统以及其它给水系统的管道上，当给水管路中压力超过泄压阀设定压力时，泄压阀自动开启快速泄压，保护管线的安全，也可作持压阀用，保障主阀上游的供水压力。能准确保持不变的安全设定压力，一旦超压，泄压阀迅速打开，及时泄压。关闭平稳可靠，消除压力余波。

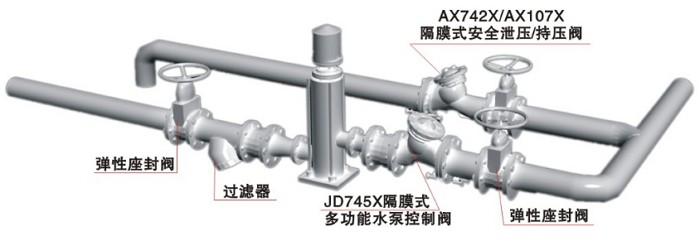

隔膜式安全泄压阀典型安装示意图

隔膜式安全泄压阀安装示意图

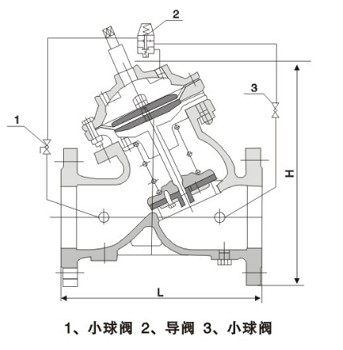

隔膜式安全泄压阀结构图

隔膜式安全泄压阀结构图

隔膜式安全泄压阀安装尺寸

DN L H   D     D1     n-d
1.0MPa 1.6MPa 2.5MPa 1.0MPa 1.6MPa 2.5MPa 1.0MPa 1.6MPa 2.5MPa
50 203 293 165 165 165 125 125 125 4-18 4-18 4-18
65 216 328 185 185 185 145 145 145 4-18 4-18 8-18
80 248 364 200 200 200 160 160 160 8-18 8-18 8-18
100 283 418 220 220 235 180 180 190 8-18 8-18 8-22
125 330 481 250 250 270 210 210 220 8-18 8-18 8-22
150 356 543 285 285 300 240 240 250 8-22 8-22 8-26
200 444 673 340 340 360 295 295 310 8-22 12-22 8-26
250 533 792 395 405 425 350 355 370 12-22 12-26 12-30
300 600 927 445 460 485 400 410 430 12-22 12-26 16-30
350 622 957 505 520 555 460 470 490 16-22 16-26 16-33
400 698 1188 565 580 620 515 525 550 16-26 16-30 16-36
450 775 1218 615 640 670 565 585 600 20-26 20-30 20-36
500 811 1256 670 715 730 620 650 660 20-26 20-33 20-36
600 900 1600 780 840   725 770   20-30 20-36
700 980 1750 895 910   840 840   24-30 24-36
800 1120 1900 1015 1025   950 950   24-33 24-39
900 1220 2100 1115     1050     28-33
1000 1320 2400 1230     1160     28-36
由于产品改进技术创新参数可能有一定变化，公司不另行通知，咨询和索要隔膜式安全泄压阀产品详细样本。
  • 多功能水泵控制阀
  • 水利控制阀
    多功能水泵控制阀（阀体材质碳钢、实现对水泵出口的缓慢开启、全开、缓闭、截止等功能）
  • 减压稳压阀
  • 水利控制阀
    减压稳压阀（阀体材质黄铜、法兰连接、实现能自动保持稳定出口压力功能）
  • 压差旁通阀
  • 水利控制阀
    压差旁通阀（阀体材质黄铜、法兰连接、用于空调系统供/回水之间以平衡压差的阀门）
  • 压差旁通阀
  • 水利控制阀
    压差旁通阀（阀体材质不锈钢、法兰连接、用于空调系统供/回水之间以平衡压差的阀门）
水利控制阀说明书 下载

隔膜式安全泄压阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

隔膜式安全泄压阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
