流量控制阀

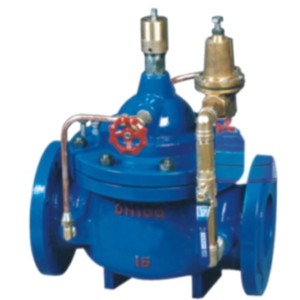

流量控制阀图片

流量控制阀 型号：400X

400X流量控制阀，是一种采用高精度先导式方式控制流量多功能阀门。适用于配水管需控制流量和压力的管路中，保持预定流量不变，将过大流量限制在一个预定值，并将上游高压适当减压，即使主阀上游的压力发生变化，也不会影响主阀下游的流量。该阀一改常规节流阀使用孔板或纯机械的减少能量在节流过程中的损失。如遇紧急情况400X流量控制阀可以完全截止流量，避免损失。控制灵敏度高，安全可靠，调试简便，使用寿命长。广泛适用于工业给水、高层建筑由水泵直接给水系统中。

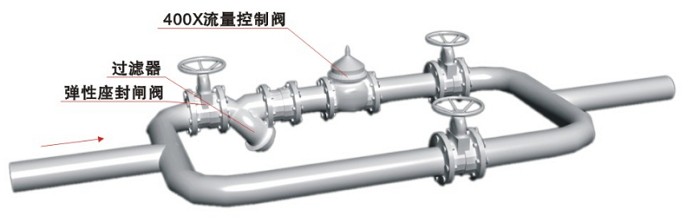

流量控制阀典型安装示意图

流量控制阀安装示意图

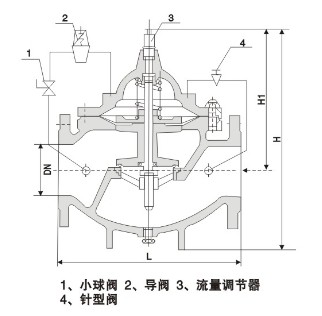

流量控制阀结构图

流量控制阀结构图

流量控制阀安装尺寸

公称通径     尺寸(mm)
DN{mm) L F1 F H1 H
20 150 136 292 247 342
25 160 136 292 247 342
32 180 136 292 247 342
40 200 155 330 278 395
50 203 155 330 278 395
65 215 165 350 298 405
80 241 175 365 313 430
100 270 195 410 350 510
125 300 220 455 365 560
150 330 230 475 420 585
200 400 255 530 450 675
250 480 300 623 470 730
300 550 340 700 490 760
350 622 415 840 526 840
400 685 430 880 570 910
450 750 430 880 570 910
由于产品改进技术创新参数可能有一定变化，公司不另行通知，咨询和索要流量控制阀产品详细样本。
  • 多功能水泵控制阀
  • 水利控制阀
    多功能水泵控制阀（阀体材质碳钢、实现对水泵出口的缓慢开启、全开、缓闭、截止等功能）
  • 减压稳压阀
  • 水利控制阀
    减压稳压阀（阀体材质黄铜、法兰连接、实现能自动保持稳定出口压力功能）
  • 压差旁通阀
  • 水利控制阀
    压差旁通阀（阀体材质黄铜、法兰连接、用于空调系统供/回水之间以平衡压差的阀门）
  • 压差旁通阀
  • 水利控制阀
    压差旁通阀（阀体材质不锈钢、法兰连接、用于空调系统供/回水之间以平衡压差的阀门）
水利控制阀说明书 下载

流量控制阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

流量控制阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
