遥控浮球阀

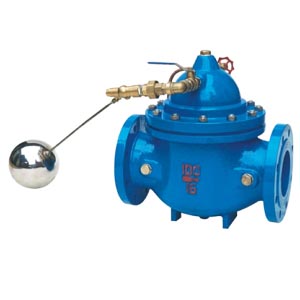

遥控浮球阀图片

遥控浮球阀 型号：100X

遥控浮球阀（100X），是控制水池液位的水力控制阀。利用管道上游的水压推动阀瓣上升，开启阀门，向水池供水；当水池液面到达所需高度时，浮球在浮力的作用下上升，从而关闭阀门，截断管道向水池的排放。当水池排放掉水时，浮球下落，开通上腔的流通，此时，上游的压力又使阀瓣上升，开启阀门，使管道继续向水池供水。此阀，浮球动作迅速，液位控制准确度高，灵活耐用，水位不受水压干扰且关闭紧密不漏水。

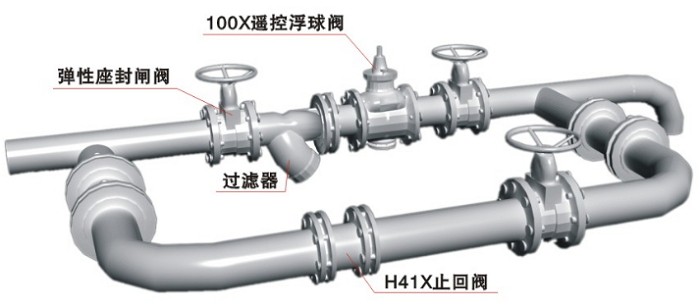

遥控浮球阀典型安装示意图

遥控浮球阀安装示意图

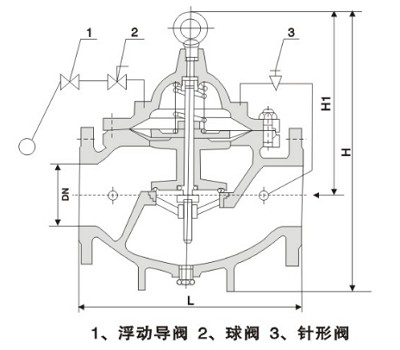

遥控浮球阀结构图

遥控浮球阀结构图

遥控浮球阀安装尺寸

公称通径       尺寸(mm)
DN(mm) L A1 A H1 H F
20 150 130 325 179 212 116
25 160 130 325 179 212 116
32 180 130 325 179 212 116
40 200 140 335 210 265 168
50 203 140 335 210 265 168
65 215 140 335 215 310 180
80 241 145 345 245 350 210
100 270 155 365 305 460 284
125 300 165 385 365 520 310
150 330 180 410 415 570 370
200 400 205 465 510 840 463
250 480 225 505 560 890 525
300 550 245 545 658 1030 625
350 622 275 595 696 1090 705
400 685 285 625 735 1150 778
450 750 285 625 735 1150 778
500 811 410 780 750 1110 690
600 935 456 888 850 1286 785
由于产品改进技术创新参数可能有一定变化，公司不另行通知，咨询和索要遥控浮球阀产品详细样本。
  • 多功能水泵控制阀
  • 水利控制阀
    多功能水泵控制阀（阀体材质碳钢、实现对水泵出口的缓慢开启、全开、缓闭、截止等功能）
  • 减压稳压阀
  • 水利控制阀
    减压稳压阀（阀体材质黄铜、法兰连接、实现能自动保持稳定出口压力功能）
  • 压差旁通阀
  • 水利控制阀
    压差旁通阀（阀体材质黄铜、法兰连接、用于空调系统供/回水之间以平衡压差的阀门）
  • 压差旁通阀
  • 水利控制阀
    压差旁通阀（阀体材质不锈钢、法兰连接、用于空调系统供/回水之间以平衡压差的阀门）
水利控制阀说明书 下载

遥控浮球阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

遥控浮球阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
