V型法兰球阀

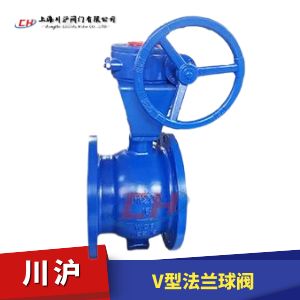

V型法兰球阀图片
阀体材质 WCB、304不锈钢、316不锈钢
公称通径 DN25~500mm
公称压力 PN1.6MPa、2.5MPa、Class150
密封形式 聚四氟乙烯PTFE密封(-40~+150℃)合金钢密封(-29-+425℃)
适用介质 水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质
驱动形式 手柄、蜗轮、电动、气动、液动等
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

V型法兰球阀 型号：Q40H/Q40F

V型法兰球阀一般采用金属密封，适合高温和耐磨场合使用，阀体是法兰连接，由于它的球芯带有V型结构，使之与可动硬密封阀座之间具有良好密封性能与剪切功能。因此除适用于液体、气体等介质外，特别适用于造纸、食品、石油、化工、冶金、电力、制药、污水处理等行业中含有纤维或微小固体颗粒的悬浊液与粘度大的介质中，实现对有关工艺参数的控制。

执行机构选型
V型法兰球阀通过支架和联轴器和电动执行机构和气动执行机构连接，组成，电动V型法兰球阀（开关型和调节型控制信号4-20mA）和气动V型法兰球阀（开关型和调节型控制信号4-20mA）

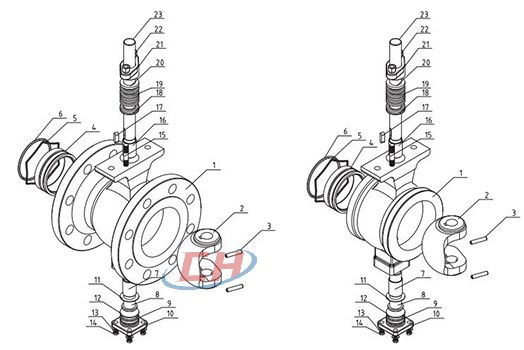

V型法兰球阀 结构图

V型法兰球阀结构图

V型法兰球阀 零部件参数

序号 名称 数量 (件) 材料
1 阀体 1 WCB CF8 CF8M
2 阀芯 1 CF8表面镀硬铬 CF8表面镀硬铬 CF8M表面镀硬铬
3 圆柱销 2 304 304 316
4 阀座 1 304堆焊硬质合金 304堆焊硬质合金 316堆焊硬质合金
5 弹簧 1 17-7PH 17-7PH 316
6 O型圈 1 氟橡胶 氟橡胶 氟橡胶
7 自润滑轴承   304+PTFE 304+PTFE 316+PTFE
8 下阀杆 1 20Cr13 304 316
9 O型圈 1 氟橡胶 氟橡胶 氟橡胶
10 后压盖 1 WCB CF8 CF8M
11 环垫 1 PTFE PTFE PTFE
12 调节垫片 1 PTFE PTFE PTFE
13 平垫片 4 Q235 304 304
14 螺栓 4 25 304 304
15 双头螺柱 2 25 304 304
16 自润滑轴承 1 304+PTFE 304+PTFE 316+PTFE
17 平键 1 20Cr13 304 316
18 下填料 1 PTFE PTFE PTFE
19 中填料 1组 PTFE PTFE PTFE
20 上填料 1 PTFE PTFE PTFE
21 填料压盖 1 WCB CF8 CF8M
22 螺母 2 35 304 304
23 上阀杆 1 20Cr13 304 316

V型法兰球阀 结构图

V型法兰球阀结构图

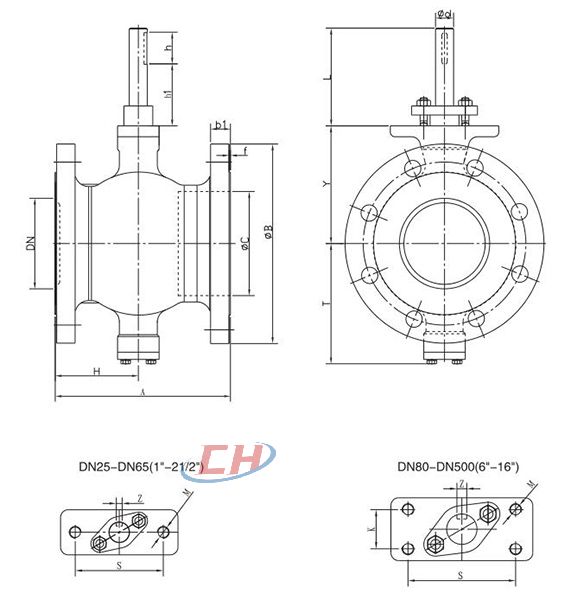

V型法兰球阀 安装尺寸

DN A H B b1 f C T Y L L φd h S K M Z 扭矩
25 102 51 115 16 2 38 81 73 102 75 16 35 75 / 2-M10 5 32
32 102 51 140 18 2 45 86 78 100 75 16 35 75   2-M10 5 40
40 114 57 150 18 2 50 90 80 102 75 16 35 75   2-M10 5 76
50 124 60 165 20 2 62 93 90 104 75 16 35 75   2-M10 5 90
65 145 70 185 20 2 73 108 105 102 75 16 35 75   2-M10 5 100
80 165 75 200 20 2 90 123 118 110 75 20 35 90 28 4-M10 6 140
100 194 92 220 22 2 115 138 130 108 75 20 35 90 28 4-M10 6 150
125 194 97 250 22 2 134 148 145 110 80 25 40 90 28 4-M10 8 200
150 229 110 285 24 2 164 170 170 124 94 30 50 110 40 4-M12 8 300
200 243 120 340 24 2 206 200 201 124 94 30 50 110 40 4-M12 8 500
250 297 148 405 26 2 260 240 237 140 98 40 60 135 40 4-M16 12 800
300 338 190 460 28 2 316 286 282 140 98 40 60 135 40 4-M16 12 1400
350 400 221 520 30 2 372 330 337 170 125 50 60 140 64 4-M16 14 2000
400 400 220 580 32 2 420 367 372 212 172 60 80 170 80 4-M20 18 2900
450 520 290 640 40 2 470 422 432 240 172 70 90 190 90 4-M24 20 3400
500 600 320 715 44 2 516 490 498 250 180 80 100 190 90 4-M24 22 5000
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要V型法兰球阀产品详细样本。
  • 内螺纹球阀
  • 球阀
    内螺纹球阀（材质不锈钢、内螺纹连接、高平台球阀、带手柄）
  • 超薄球阀
  • 球阀
    超薄球阀（材质不锈钢、法兰连接、超薄式球阀、带手柄）
  • 法兰球阀
  • 球阀
    法兰球阀（材质不锈钢、法兰连接、国标尺寸、带手柄）
  • 高压球阀
  • 球阀
    高压球阀（材质A105、锻造、二段式球阀、带手柄）
  • 三通保温球阀
  • 球阀
    三通保温球阀（材质不锈钢、法兰连接、保温型、带手柄）
  • V型球阀
  • 球阀
    V型球阀（材质碳钢、法兰连接、耐磨型、带安装支架）
  • V型法兰球阀
  • 球阀
    V型法兰球阀（材质不锈钢、三片式、对焊连接、带手柄）
  • 三片式法兰球阀
  • 球阀
    三片式法兰球阀（材质不锈钢、法兰连接、三片式、带手柄）

V型法兰球阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

V型法兰球阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
