三通法兰球阀

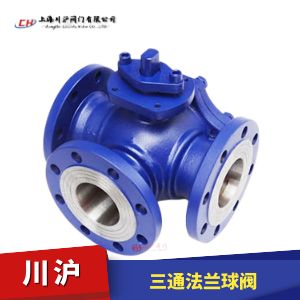

三通法兰球阀图片
阀体材质 WCB碳钢、304不锈钢、316不锈钢
公称通径 DN15~300mm
公称压力 PN1.6MPa、2.5MPa、4.0MPa、6.4MPa、Class150、300
密封形式 聚四氟乙烯PTFE密封(-40~150℃)、对位聚苯PPL密封(-40~300℃)、合金钢H密封(-40~425℃)、硬质合金Y密封(-40~425℃)
阀芯形式 三通L型，三通T型
驱动形式 手柄、蜗轮、电动、气动、液动等
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

三通法兰球阀 型号：Q44F/Q45F/Q44PPL/Q45PPL/Q44H/Q45H/Q44Y/Q45Y

三通法兰球阀分为L形和T形，L形（Q44F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q45F）三通球阀用于介质分流、合流及流 向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀Q44F、Q45F广泛适用于水、油、气、硝酸类、醋酸类多种介质。

执行机构选型
三通法兰球阀通过支架和联轴器和电动执行机构和气动执行机构连接，组成，电动三通法兰球阀（开关型和调节型控制信号4-20mA）和气动三通法兰球阀（开关型和调节型控制信号4-20mA）

三通法兰球阀 技术参数

公称压力 PN(MPa) 壳体试验 (MPa) 密封试验 (MPa) 气密试验 (MPa)
1.6 2.4 1.76 0.6 (MPa)
2.5 3.75 2.75
4.0 6.0 4.4
CLASS150 3.0 2.2
适用工况 适用介质 水、油品、气等非腐蚀介质和酸碱腐蚀介质
适用温度 -28～350℃
应用规范 连接法兰 JB79-59 GB9113、 HG20592-97、 ANSI B16.5
检验试验 JB/T 9092-99 、API598

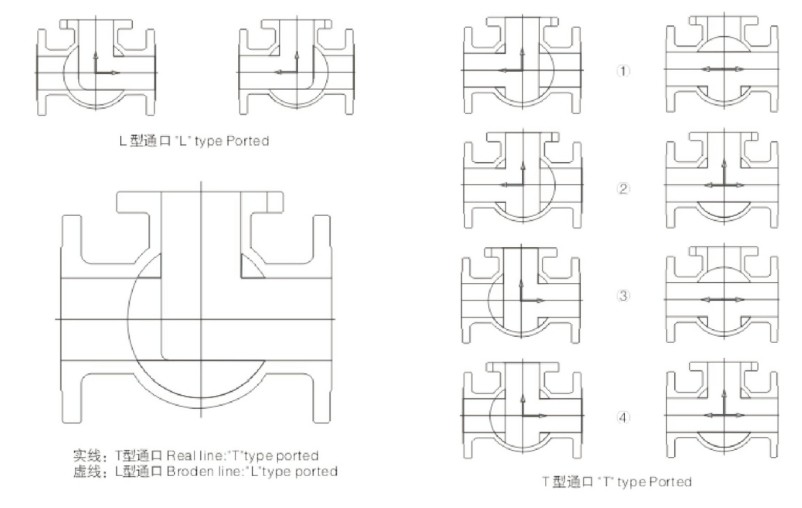

三通法兰球阀 流向图

三通法兰球阀流向图

三通法兰球阀 结构图

三通法兰球阀结构图

三通法兰球阀 外形尺寸

手动三通L型球阀

型号 公称通径 DN(mm) 尺寸(mm)
L L2 D D1 D2 b f Z-d H W
Q44F-16C 15 150 72 95 65 45 14 2 4-14 95 130
20 160 80 105 75 55 14 2 4-14 110 130
25 180 90 115 85 65 14 2 4-18 120 140
32 200 100 135 100 78 16 2 4-18 144 180
40 220 110 145 110 85 16 3 4-18 152 220
50 240 120 160 125 100 16 3 4-23 182 220
65 260 130 180 145 120 16 3 4-18 193 240
80 280 140 195 160 135 20 3 8-18 217 270
100 320 160 215 180 155 20 3 8-18 245 350
125 380 190 245 210 185 22 3 8-18 282 500
150 440 220 280 240 210 24 3 8-23 319 600
200 550 260 335 295 265 26 3 12-23 380 1000
250 670 310 405 355 320 30 3 12-25 460 1400
300 720 370 460 410 375 30 3 12-25 520 1800

手动三通T型球阀 连接尺寸

型号 公称通径
DN(mm)		 尺寸(mm)
L L2 D D1 D2 b f Z-d H W
Q45F-16C 15 150 72 95 65 45 14 2 4-14 95 130
20 160 80 105 75 55 14 2 4-14 110 130
25 180 90 115 85 65 14 2 4-18 120 140
32 200 100 135 100 78 16 2 4-18 144 180
40 220 110 145 110 85 16 3 4-18 152 220
50 240 120 160 125 100 16 3 4-23 182 240
65 260 130 180 145 120 16 3 4-18 193 270
80 280 140 195 160 135 20 3 8-18 217 350
100 320 160 215 180 155 20 3 8-18 245 500
125 380 190 245 210 185 22 3 8-18 282 600
150 440 220 280 240 210 24 3 8-23 319 1000
200 550 260 335 295 265 26 3 12-23 380 1300
250 670 310 405 355 320 30 3 12-25 460 1700
300 720 370 460 410 375 30 3 12-25 520 2100
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要三通法兰球阀产品详细样本。
