上海川沪阀门有限公司

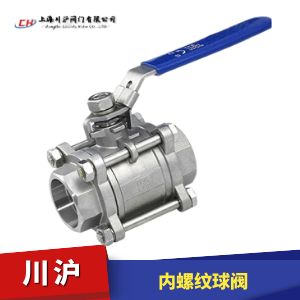

内螺纹球阀图片
阀体材质 WCB碳钢、304不锈钢、316不锈钢
公称通径 DN10~100mm
公称压力 PN1.6MPa、2.5MPa、4.0MPa、6.4MPa、Class150、300
密封形式 聚四氟乙烯PTFE密封(-40~150℃)、对位聚苯PPL密封(-40~300℃)
适用介质 水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质
驱动形式 手柄、电动、气动等
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

内螺纹球阀 型号:Q11F/Q11PPL

内螺纹球阀用球体绕阀体中心线作旋转来达到开启或关闭的一种阀门。在管路中主要用来做切断、分配和改变介质的流动方向。广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。

执行机构选型
内螺纹球阀通过支架和联轴器和电动执行机构和气动执行机构连接,组成,电动内螺纹球阀(开关型和调节型控制信号4-20mA)和气动内螺纹球阀(开关型和调节型控制信号4-20mA)

内螺纹球阀 零部件参数

零件名称 材质
不锈钢 碳钢
阀体 不锈钢CF8M 碳钢WCB
球体 不锈钢SS316 不锈钢SS304
密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
密封垫 聚四氟乙烯PTFE 聚四氟乙烯PTFE
阀盖 不锈钢CF8M 碳钢WCB
阀杆 不锈钢SS316 不锈钢SS304
止推垫圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
填料压盖螺母 不锈钢SS304 不锈钢SS304
手柄 不锈钢SS304 不锈钢SS304
垫圈 不锈钢SS304 不锈钢SS304
阀杆螺母 不锈钢SS304 不锈钢SS304
手柄套 塑料 塑料

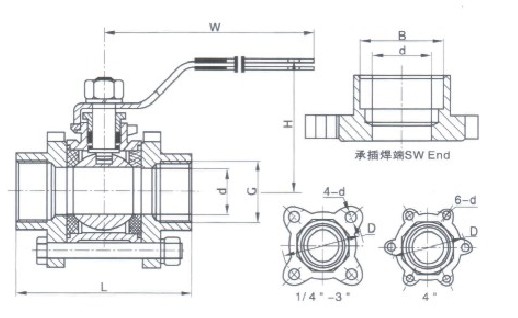

内螺纹球阀 结构图

内螺纹球阀结构图

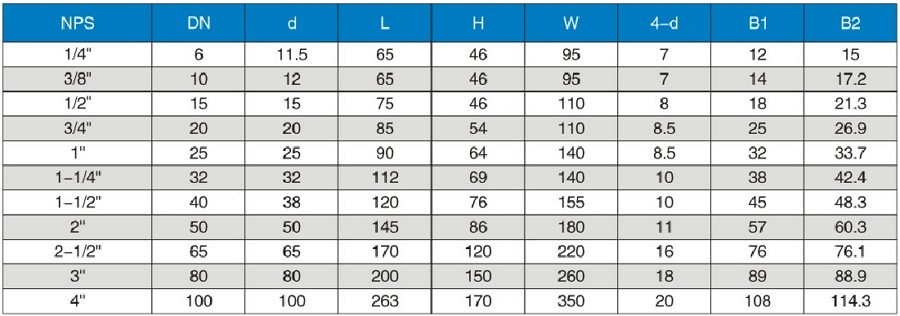

内螺纹球阀 安装尺寸

内螺纹球阀安装尺寸

由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要内螺纹球阀产品详细样本。
  • 内螺纹球阀
  • 球阀
    内螺纹球阀(材质不锈钢、内螺纹连接、高平台球阀、带手柄)
  • 超薄球阀
  • 球阀
    超薄球阀(材质不锈钢、法兰连接、超薄式球阀、带手柄)
  • 法兰球阀
  • 球阀
    法兰球阀(材质不锈钢、法兰连接、国标尺寸、带手柄)
  • 高压球阀
  • 球阀
    高压球阀(材质A105、锻造、二段式球阀、带手柄)
  • 三通保温球阀
  • 球阀
    三通保温球阀(材质不锈钢、法兰连接、保温型、带手柄)
  • V型球阀
  • 球阀
    V型球阀(材质碳钢、法兰连接、耐磨型、带安装支架)
  • 三片式焊接球阀
  • 球阀
    三片式焊接球阀(材质不锈钢、三片式、对焊连接、带手柄)
  • 三片式法兰球阀
  • 球阀
    三片式法兰球阀(材质不锈钢、法兰连接、三片式、带手柄)

内螺纹球阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

内螺纹球阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
