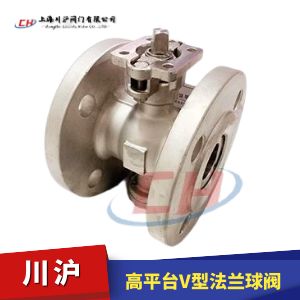

高平台V型法兰球阀_Q40H-上海川沪阀门有限公司

阀体材质	WCB、304不锈钢、316不锈钢
公称通径	DN15~200mm
公称压力	PN1.6MPa、2.5MPa、4.0MPa、Class150
密封形式	聚四氟乙烯PTFE密封(-40~+150℃)合金钢密封(-29-+425℃)
适用介质	水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质
驱动形式	手柄、蜗轮、电动、气动、液动等
行业应用	应用于医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

高平台V型法兰球阀型号：Q40H/Q40F

高平台V型法兰球阀是特殊类型球阀，它的关闭件是球缺体上开有V字型开口，V型开口具有锋利的刃口，在球体回转过程中，与阀座之间形成剪切作用，对介质具有强有力的切断力，球缺体的V型开口与阀座流道形成一个扇形区域，在回转过程中可改变流道截面积，形成对介质的精确调节，它是一种角回转的调节阀，其密封性能与普通球阀相同，使它同时具备调节和开关两种功能。免支架安装，可以和电动执行器或气动执行器进行直接连接，也可以在轴上安装手柄，实现手动功能。三通球阀阀芯结构有L型和T型2种方式，可以用来分配不同的流向。根据不同的介质和介质的温度，选择合适的阀座。

执行机构选型
高平台V型法兰球阀通过支架和联轴器和电动执行机构和气动执行机构连接，组成，电动高平台V型法兰球阀（开关型和调节型控制信号4-20mA）和气动高平台V型法兰球阀（开关型和调节型控制信号4-20mA）

高平台V型法兰球阀零部件参数

序号No	零件PARTS	材料MATERIAL
1	阀体	CF8
2	球体	304+HCr
3	阀杆	F304
4	轴套	304+复合材料
5	填料垫	304
6	填料	柔性石墨
7	填料压板	CF8
8	外六角螺栓	不锈钢
9	底盖	CF8
10	下轴	F304
11	轴套	304+复合材料
12	缠绕垫	304+石墨
13	内六角螺栓	不锈钢
14	阀座	304+NI55
15	O型圈	Viton
16	石墨阀座圈	柔性石墨
17	压圈	F304
18	碟簧	17-7PH
19	双头螺柱	不锈钢
20	定位片	不锈钢

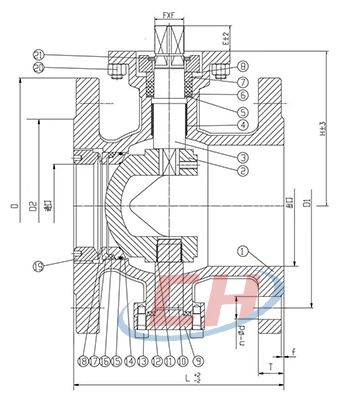

高平台V型法兰球阀结构图

高平台V型法兰球阀安装尺寸

公称通径 DN(mm)	L	进口	出口	D	D1	D2	f	T	n-d	FXF	E	H	支架尺寸
15	102	15	29	95	65	45	2	16	4-014	11X11	14	72	F05
20	102	15	29	105	75	58	2	18	4- φ14	11X11	14	72	F05
25	102	20	36	115	85	68	2	18	4-014	11X11	14	72	F05
32	114	25	42	140	100	78	2	18	4- φ18	11X11	14	76	F05
40	114	32	48	150	110	88	2	18	4- φ18	11X11	14	78	F05
50	124	40	64	165	125	102	2	20	4- φ18	14X14		96	F05XF07
65	145	50	79	185	145	122	2	20	8-018	14X14	17	104	F05XF07
80	165	65	95	200	160	138	2	20	8-018	17X17	20	121	F07XF10
100	194	76	110	220	180	158	2	20	8-018	17X17	20	130	F07XF10
125	210	98	135	250	210	188	2	22	8-018	17X17	20	145	F07XF10
150	229	120	165	285	240	212	2	22	8-022	27X27	30	185	F12XF14
200	243	150	210	340	295	268	2	24	12-022	27X27	30	222	F14XF16
