三片式内螺纹球阀

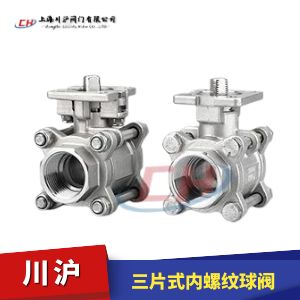

三片式内螺纹球阀图片
阀体材质 304不锈钢、316不锈钢
公称通径 DN6~100mm
公称压力 1000PSI
密封形式 聚四氟乙烯PTFE密封(-40~+150℃)、对位聚苯PPL密封(-29-+280℃)
适用介质 水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质
驱动形式 手柄、蜗轮、电动、气动、液动等
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

三片式内螺纹球阀 型号：Q11F/Q11PPL

三片式内螺纹球阀用于1000PSI压力的各种管路上，用于截断或接通管路中的介质。免支架安装，可以和电动执行器或气动执行器进行直接连接，也可以在轴上安装手柄，实现手动功能。阀芯O型结构适合切断场合使用，阀芯V型结构适合调节流量大小场合使用。根据不同的介质和介质的温度，选择合适的阀座。

执行机构选型
三片式内螺纹球阀通过支架和联轴器和电动执行机构和气动执行机构连接，组成，电动三片式内螺纹球阀（开关型和调节型控制信号4-20mA）和气动三片式内螺纹球阀（开关型和调节型控制信号4-20mA）

三片式内螺纹球阀 零部件参数

No. Parts Name Material No. Parts Name Material
1 阀盖End cap CF8/CF8M 13 填料压盖Packing Gland SS304
2 阀座Seat PTFE/RPTFE 14 手柄Handle SS304
3 球体Bal SS304/SS316 15 螺母Nut SS304
4 密封垫Gasket PTFE 16 定位杆Stop Pin SS304
5 止推垫Stem gasket PTFE 17 锁块Handle lock SS304
6 O型圈O-Ring VITON 18 插销Pin PLASTIC
7 阀体Body CF8/CF8M 19 皮套Handle sleeve PLASTIC
8 填料Packing PTFE 20 防松盖Thrust washer SS304
9 阀杆Stem SS304 21 防静电Anti-static device SS304
10 填料压盖Packing Gland SS304 22 螺栓Bolt SS304
11 碟簧Butterfly spring SS304 23 弹垫Spring washer SS304
12 螺母Stem Nut SS304 24 螺母Nut SS304

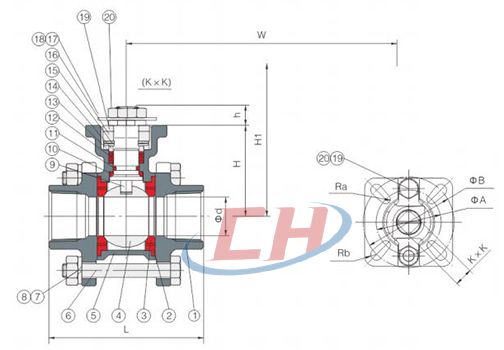

三片式内螺纹球阀 结构图

三片式内螺纹球阀结构图

三片式内螺纹球阀 安装尺寸

SIZE(Inch DN L(OTH) L(DIN) L1 A B C d t E H H1 H2 W ISO 5211
1/4” 12 60 60 70 12.5 18 12 14.3 10 9 58 31 7.5 120 F03/F04
3/8" 12 60 60 70 12.5 18 12 17.6 10 9 58 31 7.5 120 F03/F04
1/2" 15 70 75 70 16 22.5 15 21.8 10 9 67 40 8 120 F03/F04
3/4" 20 75 80 79 20 27 15.5 27.2 13 9 73 44 8 120 F03/F04
1" 25 90 90 87 26 34.5 18 33.9 13 11 88 54.5 10 150 F04/F05
1-1/4" 32 105 110 103 32 43 20 42.7 13 11 95 58.5 10 150 F04/F05
1-1/2" 40 115 120 108 38 49 23 48.8 13 14 107.5 68.5 14 185 F05/F07
2" 50 135 140 129 50 62 25 61.2 18 14 118.5 76.5 14 185 F05/F07
2-1/2" 65 165 185 168 65 76.5 32 74.0 18 17 168 96 16 250 F07/F10
3" 80 185 206 220 80 92 35 90.0 18 17 178 108 16 250 F07/F10
4" 100 225 240 270 100 115.5 36 115.6 20 19 198 128 18 310 F07/F10
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要三片式内螺纹球阀产品详细样本。
