三片式快装球阀

三片式快装球阀图片
阀体材质 304不锈钢、316不锈钢
公称通径 DN6~100mm
公称压力 1000PSI
密封形式 聚四氟乙烯PTFE密封(-40~+150℃)、对位聚苯PPL密封(-29-+280℃)
适用介质 水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质
驱动形式 手柄、蜗轮、电动、气动、液动等
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

三片式快装球阀 型号：Q81F/Q81PPL

三片式快装球阀用于1000PSI压力的各种管路上，用于截断或接通管路中的介质。免支架安装，可以和电动执行器或气动执行器进行直接连接，也可以在轴上安装手柄，实现手动功能。阀芯O型结构适合切断场合使用，阀芯V型结构适合调节流量大小场合使用。根据不同的介质和介质的温度，选择合适的阀座。

执行机构选型
三片式快装球阀通过支架和联轴器和电动执行机构和气动执行机构连接，组成，电动三片式快装球阀（开关型和调节型控制信号4-20mA）和气动三片式快装球阀（开关型和调节型控制信号4-20mA）

三片式快装球阀 零部件参数

序号No零件PARTS 序号No零件PARTS 材料MATERIAL
1 阀盖BONNET CF8 CF8M CF3M
2 垫片GASKET PTFE
3 阀座SEAT PTFE
4 球体BALL CF8 CF8M CF3M
5 阀体BODY CF8 CF8M CF3M
6 螺栓BOLT 304
7 弹簧垫圈SPRINGWASHER 304
8 螺母NUT 304
9 阀杆STEM 304 316 316L
10 阀杆垫圈STEMWASHER PTFE+25%GF
11 O形圈ORING FPM
12 填料PACKING PTFE
13 耐磨垫圈WEARWASHER PTFE+25%GF
14 填料盖GLAND 304
15 碟形弹簧DISCSPRING 304
16 螺母NUT 304
17 CROWN WASHER 304
18 垫圈WASHER 304
19 手柄HANDLE 304+PVC
20 六角螺栓HEXSOCKETBOLT 304
21 螺母NUT 304

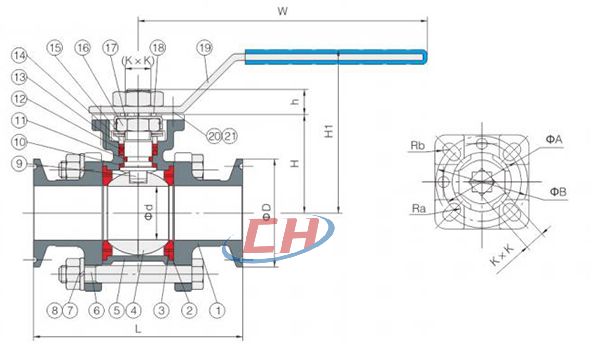

三片式快装球阀 结构图

三片式快装球阀结构图

三片式快装球阀 安装尺寸

尺寸SIZE d D L H h K×K A B Ra Rb W H1
1/2” DN15 15 50.5 97 38 6 6×6 36 42 3.0 3.0 125 72
3/4” DN20 20 50.5 108 42 9 9×9 36 42 3.0 3.0 125 76
1” DN25 25 50.5 114 48 9 6×6 36 42 3.0 3.0 125 82
1-1/4” DN32 32 50.5 126 61 9 9×9 42 50 3.0 35 140 95
1-1/2” DN40 38 50.5 142 79 14 14×14 50 70 3.5 4.5 180 115
2” DN50 49 64 157 88 14 14×14 70 102 4.5 55 180 124
2-1/2” DN65 65 77.5 178 108 17 17×17 70 102 4.5 5.5 260 148
3” DN80 80 91 202 130 17 17×17 70 102 4.5 55 260 170
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要三片式快装球阀产品详细样本。
