化工部高平台球阀

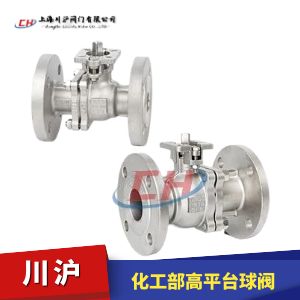

化工部高平台球阀图片
阀体材质 WCB碳钢、304不锈钢、316不锈钢
公称通径 DN15~200mm
公称压力 PN1.6MPa、2.5MPa、4.0MPa、Class150
密封形式 聚四氟乙烯PTFE密封(-40~+150℃)、对位聚苯PPL密封(-29-+280℃)
适用介质 水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质
驱动形式 手柄、蜗轮、电动、气动、液动等
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

化工部高平台球阀 型号：Q41F/Q41PPL

化工部高平台球阀用于PN16~PN40 的各种管路上，用于截断或接通管路中的介质。免支架安装，可以和电动执行器或气动执行器进行直接连接，也可以在轴上安装手柄，实现手动功能。阀芯O型结构适合切断场合使用，阀芯V型结构适合调节流量大小场合使用。根据不同的介质和介质的温度，选择合适的阀座。

执行机构选型
化工部高平台球阀通过支架和联轴器和电动执行机构和气动执行机构连接，组成，电动化工部高平台球阀（开关型和调节型控制信号4-20mA）和气动化工部高平台球阀（开关型和调节型控制信号4-20mA）

化工部高平台球阀 零部件参数

序号 零部件 材料
1 阀盖 A351 CF8/CF8M
2 双头螺栓 SS304
3 螺母 SS304
4 密封线 PTFE
5 球体 SS304/SS316
6 密封圈 PTFE
7 阀体 A351 CF8/CF8M
8 防静电弹簧钢珠 SS304/SS316
9 阀杆 SS304/SS316
10 减磨垫 PTFE
11 O型圈 NBR/VITON
12 填料 PTFE
13 压盖 A351 CF8
14 六角头螺栓 SS304
15 螺母 SS304

化工部高平台球阀 执行标准

设计与制造 结构长度 法兰尺寸 试验-检验
GB122237 GB12221 HG/T20592 GB/T26480

化工部高平台球阀 结构图

化工部高平台球阀结构图

化工部高平台球阀 安装尺寸

SIZE d D D1 D2 C t L H W A B R r K*K h N-φZ
1/2" 15 95 65 45 16 2 130 50 140 50 36 3.5 3 9*9 9 4-φ14
3/4" 20 105 75 58 18 2 130 54 140 50 36 3.5 3 9*9 9 4-φ14
1" 25 115 85 68 18 2 140 61 170 70 50 4.5 3.5 11*11 11 4-φ14
1-1/4" 32 140 100 78 18 2 165 74 170 70 50 4.5 3.5 11*11 11 4-φ18
1-1/2" 40 150 110 88 18 3 165 78 200 70 50 4.5 3.5 14*14 14 4-φ18
2" 50 165 125 102 20 3 203 82 200 70 50 4.5 3.5 14*14 14 4-φ18
2-1/2" 65 185 145 122 18 3 222 112 300 102 70 5.5 4.5 17*17 17 8-φ18
3" 80 200 160 138 20 3 241 120 300 102 70 5.5 4.5 17*17 17 8-φ18
4" 100 220 180 158 20 3 305 144 300 102 70 5.5 4.5 17*17 17 8-φ18
5" 125 250 210 188 22 3 356 178 650 125 102 7 6 22 23 8-φ18
6" 150 285 240 212 22 3 394 195 800 125 102 7 6 27 28 8-φ22
8" 200 340 295 268 24 3 457 253 800 140 125 9 7 27 28 12-φ22
