机械部高平台球阀

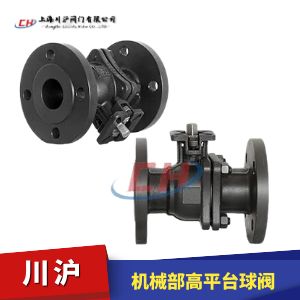

机械部高平台球阀图片
阀体材质 WCB碳钢、304不锈钢、316不锈钢
公称通径 DN15~200mm
公称压力 PN1.6MPa、2.5MPa、4.0MPa、Class150
密封形式 聚四氟乙烯PTFE密封(-40~+150℃)、对位聚苯PPL密封(-29-+280℃)
适用介质 水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质
驱动形式 手柄、蜗轮、电动、气动、液动等
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

机械部高平台球阀 型号：Q41F/Q41PPL

机械部高平台球阀用于PN16~PN40 的各种管路上，用于截断或接通管路中的介质。免支架安装，可以和电动执行器或气动执行器进行直接连接，也可以在轴上安装手柄，实现手动功能。阀芯O型结构适合切断场合使用，阀芯V型结构适合调节流量大小场合使用。根据不同的介质和介质的温度，选择合适的阀座。

执行机构选型
机械部高平台球阀通过支架和联轴器和电动执行机构和气动执行机构连接，组成，电动机械部高平台球阀（开关型和调节型控制信号4-20mA）和气动机械部高平台球阀（开关型和调节型控制信号4-20mA）

机械部高平台球阀 零部件参数

序号 零部件 材料
1 阀盖 A351 CF8/CF8M
2 双头螺栓 SS304
3 螺母 SS304
4 密封线 PTFE
5 球体 SS304/SS316
6 密封圈 PTFE
7 阀体 A351 CF8/CF8M
8 防静电弹簧钢珠 SS304/SS316
9 阀杆 SS304/SS316
10 减磨垫 PTFE
11 O型圈 NBR/VITON
12 填料 PTFE
13 压盖 A351 CF8
14 六角头螺栓 SS304
15 螺母 SS304

机械部高平台球阀 执行标准

设计与制造 结构长度 法兰尺寸 试验-检验
GB122237 GB12221 JB/T79 GB/T26480

机械部高平台球阀 结构图

机械部高平台球阀结构图

机械部高平台球阀 安装尺寸

SIZE d D D1 D2 C t L H W A B R r K*K h N- φz
1/2" 15 95 65 45 14 2 130 51 140 50 36 3.5 3 9*9 9 4- φ14
3/4" 20 105 75 55 14 2 140 56 140 50 36 3.5 3 9*9 9 4- φ14
1" 25 115 85 65 14 2 150 62 170 70 50 4.5 3.5 11*11 11 4- φ14
1-1/4" 32 135 100 78 16 2 165 72 170 70 50 4.5 3.5 11*11 11 4- φ18
1-1/2" 40 145 110 85 16 3 180 78 200 70 50 4.5 3.5 14*14 14 4- φ18
2" 50 160 125 100 16 3 200 86 200 70 50 4.5 3.5 14*14 14 4- φ18
2-1/2" 65 180 145 120 18 3 220 102 300 102 70 5.5 4.5 17*17 17 4- φ18
3" 80 195 160 135 20 3 250 115 300 102 70 5.5 4.5 17*17 17 8- φ18
4" 100 215 180 155 20 3 280 137 300 102 70 5.5 4.5 17*17 17 8- φ18
5" 125 245 210 188 22 3 320 175 650 125 102 7 6 22 23 8- φ18
6" 150 280 240 212 24 3 360 208 800 125 102 7 6 27 28 8- φ23
8" 200 335 295 268 26 3 400 252 800 140 125 9 7 27 28 12- φ23
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要机械部高平台球阀产品详细样本。
  • 内螺纹球阀
  • 球阀
    内螺纹球阀（材质不锈钢、内螺纹连接、高平台球阀、带手柄）
  • 超薄球阀
  • 球阀
    超薄球阀（材质不锈钢、法兰连接、超薄式球阀、带手柄）
  • 法兰球阀
  • 球阀
    法兰球阀（材质不锈钢、法兰连接、国标尺寸、带手柄）
  • 高压球阀
  • 球阀
    高压球阀（材质A105、锻造、二段式球阀、带手柄）
  • 三通保温球阀
  • 球阀
    三通保温球阀（材质不锈钢、法兰连接、保温型、带手柄）
  • V型球阀
  • 球阀
    V型球阀（材质碳钢、法兰连接、耐磨型、带安装支架）
  • 三片式焊接球阀
  • 球阀
    三片式焊接球阀（材质不锈钢、三片式、对焊连接、带手柄）
  • 三片式法兰球阀
  • 球阀
    三片式法兰球阀（材质不锈钢、法兰连接、三片式、带手柄）

机械部高平台球阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

机械部高平台球阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
