二片式高平台球阀

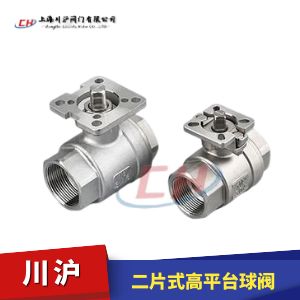

二片式高平台球阀图片
阀体材质 304不锈钢、316不锈钢
公称通径 DN6~100mm
公称压力 1000PSI
密封形式 聚四氟乙烯PTFE密封(-40~+150℃)、对位聚苯PPL密封(-29-+280℃)
适用介质 水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质
驱动形式 手柄、蜗轮、电动、气动、液动等
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

二片式高平台球阀 型号：Q11F/Q11PPL

二片式高平台球阀用于1000PSI压力的各种管路上，用于截断或接通管路中的介质。免支架安装，可以和电动执行器或气动执行器进行直接连接，也可以在轴上安装手柄，实现手动功能。阀芯O型结构适合切断场合使用，阀芯V型结构适合调节流量大小场合使用。根据不同的介质和介质的温度，选择合适的阀座。

执行机构选型
二片式高平台球阀通过支架和联轴器和电动执行机构和气动执行机构连接，组成，电动二片式高平台球阀（开关型和调节型控制信号4-20mA）和气动二片式高平台球阀（开关型和调节型控制信号4-20mA）

二片式高平台球阀 零部件参数

No. Parts Name Material No. Parts Name Material
1 阀盖End cap CF8/CF8M 12 防松盖Thrust washer SS304
2 阀座Seat PTFE+15%FV 13 填料压盖Packing gland SS304
3 球体Ball SS304/SS316 14 手柄Handle SS304
4 密封垫Gasket PTFE 15 螺母Handle nut SS304
5 止推垫Stem gasket PTFE 16 定位杆Stop Pin SS304
6 O型圈O Ring Viton 17 锁块Handle lock SS304
7 阀体Body CF8/CF8M 18 插销Pin PLASTIC
8 填料Packing PTFE 19 皮套Handle sleeve PLASTIC
9 填料压盖Packing gland SS304 20 阀杆Stem SS304/SS316
10 碟簧Butterfly spring SS304 21 防静电Anti-static device SS304
11 阀杆螺母Stem Nut SS304 22

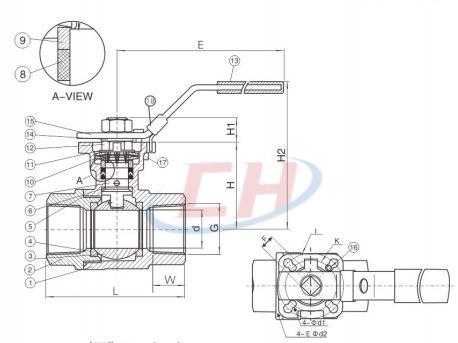

二片式高平台球阀 结构图

二片式高平台球阀结构图

二片式高平台球阀 安装尺寸

SIZE(Inch) DN L(OTH) L(DIN) W E H H1 H2 IS05211
1/4" 12 62 60 110 9 57 30 7.5 F03/F04
3/8" 12 62 60 110 9 57 30 7.5 F03/F04
1/2" 15 62 75 110 9 65 38 8 F⁰3/F⁰4
3/4" 20 71 80 110 9 67 44 8 F03/F04
1" 25 85 90 130 11 80 55 10 F04/F05
1-1/4" 32 95 110 160 11 83 61 10 F04/F05
1-1/2" 38 106 120 185 14 99 71 14 F05/F07
2" 48 120 140 185 14 107 85 14 F05/F07
2-1/2" 65 144 185 250 17 165 107 18.5 F07/F10
3" 78 168 205 250 17 180 113 18.5 F07/F10
4" 98 203 240 315 19 200 135 18.5 F07/F10
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要二片式高平台球阀产品详细样本。
  • 内螺纹球阀
  • 球阀
    内螺纹球阀（材质不锈钢、内螺纹连接、高平台球阀、带手柄）
  • 超薄球阀
  • 球阀
    超薄球阀（材质不锈钢、法兰连接、超薄式球阀、带手柄）
  • 法兰球阀
  • 球阀
    法兰球阀（材质不锈钢、法兰连接、国标尺寸、带手柄）
  • 高压球阀
  • 球阀
    高压球阀（材质A105、锻造、二段式球阀、带手柄）
  • 三通保温球阀
  • 球阀
    三通保温球阀（材质不锈钢、法兰连接、保温型、带手柄）
  • V型球阀
  • 球阀
    V型球阀（材质碳钢、法兰连接、耐磨型、带安装支架）
  • 三片式焊接球阀
  • 球阀
    三片式焊接球阀（材质不锈钢、三片式、对焊连接、带手柄）
  • 三片式法兰球阀
  • 球阀
    三片式法兰球阀（材质不锈钢、法兰连接、三片式、带手柄）

二片式高平台球阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

二片式高平台球阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
