固定式球阀_Q47F-上海川沪阀门有限公司

阀体材质	WCB碳钢、304不锈钢、316不锈钢
公称通径	DN50~500mm
公称压力	PN1.6MPa、2.5MPa、4.0MPa、6.4MPa、Class150、300
密封形式	聚四氟乙烯PTFE密封(-40~150℃)、对位聚苯PPL密封(-40~300℃)、合金钢H密封(-40~425℃)、硬质合金Y密封(-40~425℃)
适用介质	水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质
驱动形式	手柄、蜗轮、电动、气动、液动等
行业应用	应用于医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

固定式球阀型号：Q347F/Q347H/Q347PPL/Q347Y

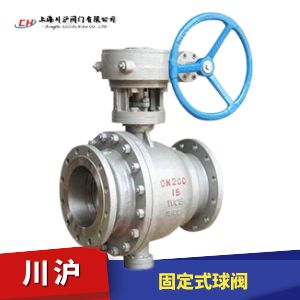

固定式球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。

执行机构选型
固定式球阀通过支架和联轴器和电动执行机构和气动执行机构连接，组成，电动固定式球阀（开关型和调节型控制信号4-20mA）和气动固定式球阀（开关型和调节型控制信号4-20mA）

固定式球阀零部件参数

序号 NO	零件名称	材质
序号 NO	零件名称	GB	ASTM
1	阀体	WCB	A2116-WCB
2	弹簧	60Si2aMn	AISI 9260
3	密封圈	PTFE	PTFE
4	垫片	PTFE	PTFE
5	排污螺母	25	A105
6	"0" 型密封圈	橡胶	橡胶
7	底盖	25	A105
8	螺钉	35	A193-B7
9	固定轴	1Cr13	A276-410
10	滑动轴承	PTFE&	PTFE&
11	球体	1C18Ni9Ti	SS304
12	阀盖	WCB	A216-WCB
13	阀座	25	A105
14	阀杆	1Cr33	A276-410
15	螺柱	35CrMoA	A193-B7
16	螺母	35	A194-2H
17	压套	25	A105
18	填料	PTFE	PTFE
19	支架	WCB	A216-WCB
20	填料压盖	WCB	A2116-WCB
21	键 Key	45	AISI C 1045

固定式球阀执行标准

设计依据	国标系列	美标系列
设计标准	GB/T12237	AP16D	ANSI B16.34
法兰连接结构长度	GB/T12221	AP16D	ANSI B16.10
结构长度(焊接)	GB/T15188.1	AP16D	ANSI B16.10
连接法兰	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
对焊端	GB/T12224	ANSI B16.25
试验和检验	GB/T9092	AP16D	AP1598

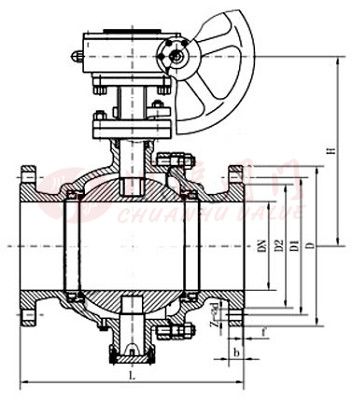

固定式球阀结构图

固定式球阀 PN1.6MPa安装尺寸

公称通径	主要外形尺寸和连接尺寸
公称通径	L	D	D1	D2	b	Z-d	H	H1	D0
50	178	160	125	100	16	4-18	160	85	-
65	191	180	145	120	18	4-18	170	95	-
80	206	195	160	135	20	8-18	200	110	-
100	229	215	180	155	20	8-18	210	120	-
125	356	245	210	185	22	8-18	350	215	-
150	394	280	240	210	24	8-23	530	190	-
200	457	335	295	265	26	12-23	575	230	600
250	533	405	355	320	30	12-25	585	260	600
300	610	460	410	375	30	12-25	730	300	600
350	686	520	470	435	34	16-25	860	350	800
400	762	580	525	485	36	16-30	935	395	800
450	864	640	585	545	40	20-30	975	440	800
500	912	705	650	608	44	20-34	1060	485	800
