气源三联件图片

气源三联件 型号:AFR

气源三联件包括空气减压阀、过滤器、油雾器三大件。其中减压阀可对气源进行稳定,使气源处于恒定状态,可减少因气源压突变时对阀门或执行器等硬件的损伤。过滤器用于对气源的清洁,可过滤压缩空气中的水分,避免水分随气体进入装置。油雾器可对机体运动部件进行润滑,可以对不方便加润滑的部件进行润滑,大大延长机体使用寿命。

气源三联件 选型参数

型号 AC1500 AFC1500 AC2000 AFC2000
工作介质 空气
接口管径 1/8" 1/4"
滤芯精度 40U
使用压力范围 手动排水:0~9.5kgf/cm2 压差排水:1.5~9.5kgf/cm2
大可调范围 9.5kgf/cm2
保证耐压力 15.0kgf/cm2
使用温度范围 5~60℃
给水杯容量 15CC
给油杯容量 25CC
建议润滑用油 ISOVG32或同级用油
重量 0.49kg 0.32kg 0.49kg 0.32kg
构成元件 过滤器 AF1500 AFR1500 AF2000 AFR2000
减压阀 AR1500 AFR1500 AR2000 AFR2000
组油器 AL1500 AL1500 AL2000 AL2000

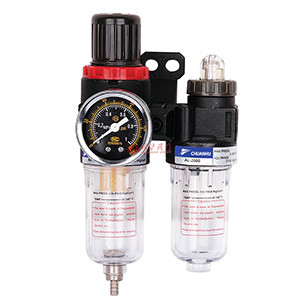

气源三联件实物图

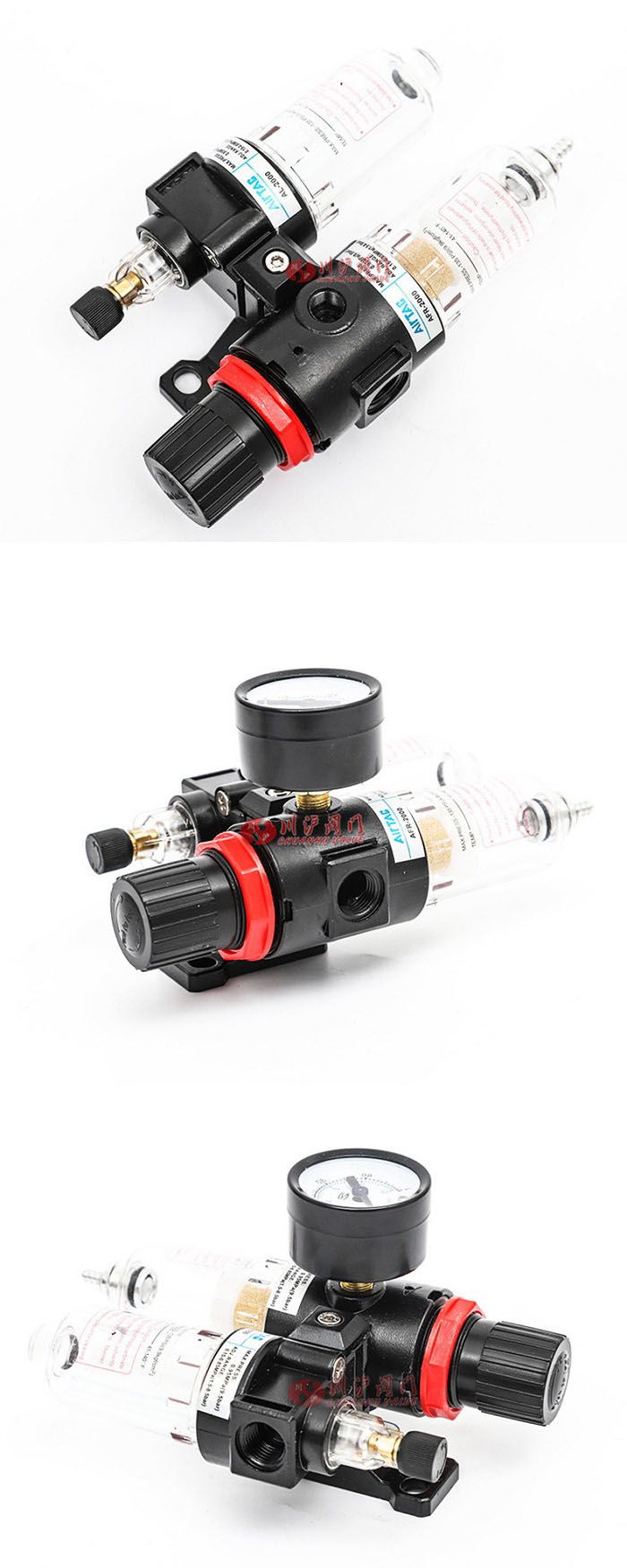

气源三联件实物图
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要气源三联件产品详细样本。
