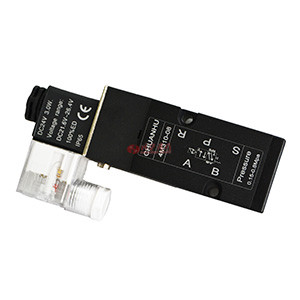

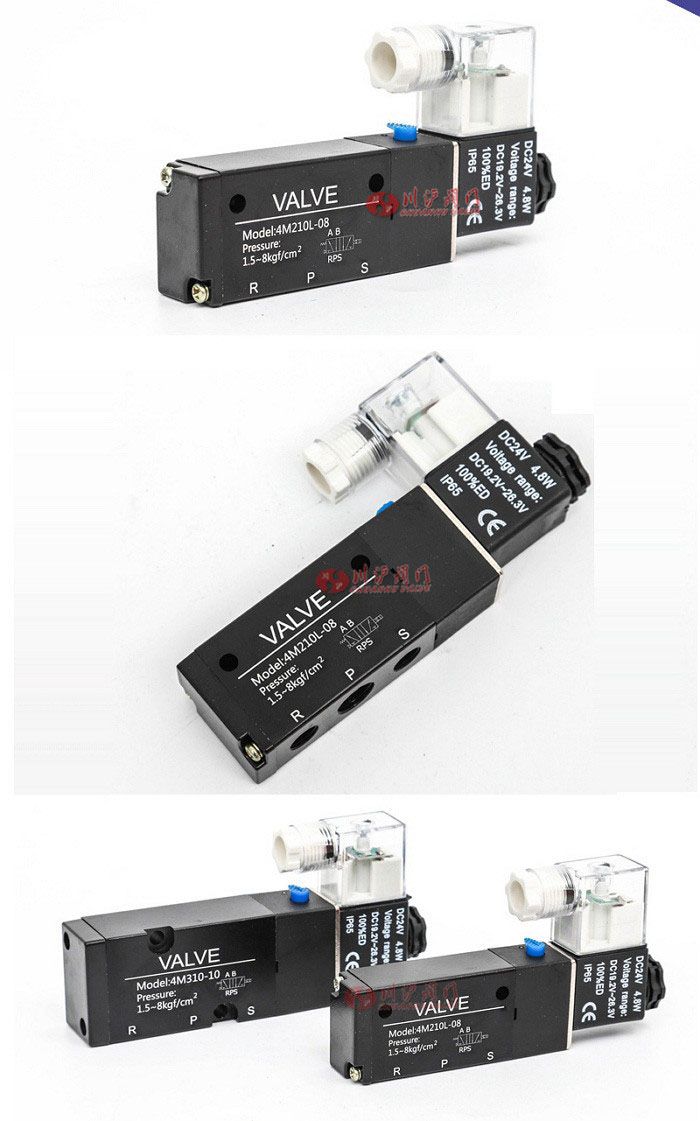

电磁换向阀(电磁阀)图片

电磁换向阀(电磁阀) 型号:DCF

电磁换向阀(电磁阀)用于气动阀门开启或关闭的电控操作。 符合NAMUR连接标准, 直接安装在气动执行器侧面,无需管子连接。根据仪表控制系统需要选择单电控或双电控制。二位五通电磁阀配双作用式执行器,二位三通电磁阀配单作用式执 行器。同时该产品有基本型(IP67)和防爆型,防爆级别为Ex dIIBT4,为防爆级别适用于工厂的易爆环境场所。也可根据需要选择适合的电压

执行机构选型
电磁换向阀(电磁阀)作为控制附件和气缸组合使用

电磁换向阀(电磁阀) 选型参数

结构形式:滑动
动作方式:电磁铁或手动操作。
按下并旋转手动操作钮可实现手动状态锁定。
复位方式:气动弹簧复位、机械弹簧复位、电磁铁操作复位。
接 口:ISO228/1标准G1/4
环境温度:-20℃~+60(防爆型-15℃~+50℃)
介质温度:-20℃~+80℃(防爆型-15℃~+50℃)
材 质:阀体和内部零件:阳极电镀铝合金、铜。
加固端盖:塑料。
密封圈:丁苯橡胶(NBR)和聚亚安酯(AU)。
安 装:符合NAMUR标准和VDI/VDE3845的双孔

功 能:2位3通NC(V45C2),2位5通(V45K2)
介 质:经过过滤(50微米)、润滑的或非润滑的压缩空气,而且干燥露点到-20℃,
额定流量:V45K2型:QNn=1060N1/min,
V45C2型:1-2QNn-1060N1/min,2-3QNn=1060N1/min
公称通径:DN7mm
换向时间:大约40毫秒
特殊装备:防爆线圈EExmT6

由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系:021-5186 3046 咨询和索要电磁换向阀(电磁阀)产品详细样本。
  • CHV电动执行器
  • 执行器和附件
    CHV电动执行器(配球阀使用、有开关型和调节型、电压AC220V、DC24V、AC380V)
  • CHQ防爆电动执行器
  • 执行器和附件
    CHQ防爆电动执行器(配球阀使用、防爆型、开关型带无源触点反馈、电压可选)
  • CHQ防爆电动执行器
  • 执行器和附件
    CHQ防爆电动执行器(配球阀使用、调节型、输入输出信号4-20mA、电压可选)
  • CHQ防爆智能电动执行器
  • 执行器和附件
    CHQ防爆智能电动执行器(配球阀使用、智能一体化、带现场操作、电压可选)
  • CH电动执行器
  • 执行器和附件
    CH电动执行器(配球阀使用、开关型带无源触点反馈、电压AC220V、DC24V、AC380V)
  • CH电动执行器
  • 执行器和附件
    CH电动执行器(配球阀使用、调节型输入输出4-20mA、电压可选)
  • CHQ防爆智能电动执行器
  • 执行器和附件
    CHQ防爆智能电动执行器(配球阀使用、带蜗轮箱、智能一体化、带现场操作、电压可选)
  • 保位阀
  • 执行器和附件
    保位阀(气源故障后、保位阀切断气源通道、使阀门保持断气前位置)
  • 电磁阀
  • 执行器和附件
    电磁阀(控制气动执行器进气、接收电信号来控制阀门开和关、电压AC220V、DC24V可选)
  • 限位开关
  • 执行器和附件
    限位开关(配合气动执行器使用、反馈阀门开和关、输出无源触点信号)
  • 空气减压阀
  • 执行器和附件
    空气减压阀(配合定位器使用、减小空压机管道送过来的气源压力、使得执行器正常工作)
  • 气源三联件
  • 执行器和附件
    气源三联件(过滤空压机气源、并且控制气源压力大小、使得气压符合执行器气压使用)

电磁换向阀(电磁阀) 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

电磁换向阀(电磁阀) 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
