AW型气动执行器

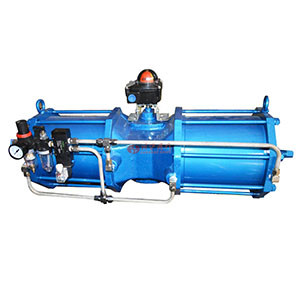

AW型气动执行器图片
驱动形式 角行程（0-90°）
作用形式 双作用、单作用（弹簧复位）
控制方式 ON-OFF(配电磁阀)、DC4~20mA(配阀门定位器)
气源压力 0.4-0.7MPa
气源接口 G1/4"、G1/2"
壳体材质 铸铁
选配附件 电磁阀、限位开关、接近开关、气源三联件、保位阀、阀门定位器、手轮

AW型气动执行器 型号：AW

AW型气动执行器分为双作用式和单作用式（弹簧复位），两个分体气缸，容易制造大尺寸缸体， 输出扭矩大，动作灵活平稳；缸体内壁和活塞轴镀硬铬，有很好的抗磨性；所有滑动部件之间配有无油润滑轴和导向环以降低摩擦系数，延长使用寿命。

执行机构选型
选用AW气动执行器时，先确定阀门扁、闭时的扭矩，再根据阀门使用的流体介质，增加安全值。对清洁、润滑介质墙加20%安全值；对水蒸气或非润滑的介质增加25%安全值；非润滑的干气介质增加60%安全值；非润滑的用气体输送的颗料粒粉料介质增加100%安全值。然后根据气源工作压力，查找双作用式或单作用式扭矩表，可得到准确的执行器型号。单作用式输出扭矩表中，小弹簧扭矩即为关闭阀门时的扭矩，大弹簧扭矩即为打开阀门时的扭矩。

AW型气动执行器及附件的功能和用途

1、双作用执行器：对阀门开启和关闭的两位式控制。
2、单作用执行器（弹簧复位）：在电路、气路切断或有故障时，自动关闭阀门。
3、双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭，有记忆功能（可提供防娜型）。
4、单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开（可提供防爆型）。
5、限位开关回讯器：远距离传送阀门开或关位置的信号（可提供防辉型）。
6、电气定位翻：根据电流信号（4-20mA）的大小对阀门的介质流量调节控制（可提供防焊型）。
7、气动定位疆：根据气压信号（标准0.02-0.1MPa）的大小对阀门的介质流量调节控制。
8、电气转换器：将电流信号转换成气压信号，与气动定位霸配套使用（可提供防焊型）。
9、气源处理三联件：包括空气减压阀、过滤弱、油雾器，对气源稳压、清洁、运动部件起润滑作用。
10、手操机构：自动控制在不正常情况下可以手动操作阀门的启闭。

AW型气动执行器 选型参数

双作用式

型号规格 气源压力（Mpa）
0.3 0.4 0.5 0.6 0.7
AW13 515 620 770 930 1080
AW17 950 1270 1590 1910 2230
AW20 2150 2870 3580 4300 5020
AW25 3360 4480 5600 6720 7850
Aw28 5150 6860 8580 10300 12020
AW35 10120 13500 16870 20250 23620
AW40 13220 17630 22040 26450 30860
AW50 22460 29950 37440 44930 52420
AW60 47300 63070 78840 94610 110380

单作用式（弹簧复位）

型号规格 弹簧扭矩 气源压力（Mpa）
0.4 0.5 0.6
小 大 小 大 小 大 小 大
AW13S 230 430 185

340

 340 545 490 700
AW17S 330 670 600 930 920 1290 1230 1573
AW20S 1190 1980 880 1670 1600 2390 2320 3110
AW25S 1600 2510 1970 2880 3090 4000 4210 5120
AW28S 2900 5610 1250 3960 2970 5685 4680 7400
AW35S 5520 10740 2760 7970 6130 11340 9510 14720
AW40S 8770 16140 1480 8860 5900 13260 10300 17670
AW50S 13110 27490 6370 20750 14840 29220 23310 37700

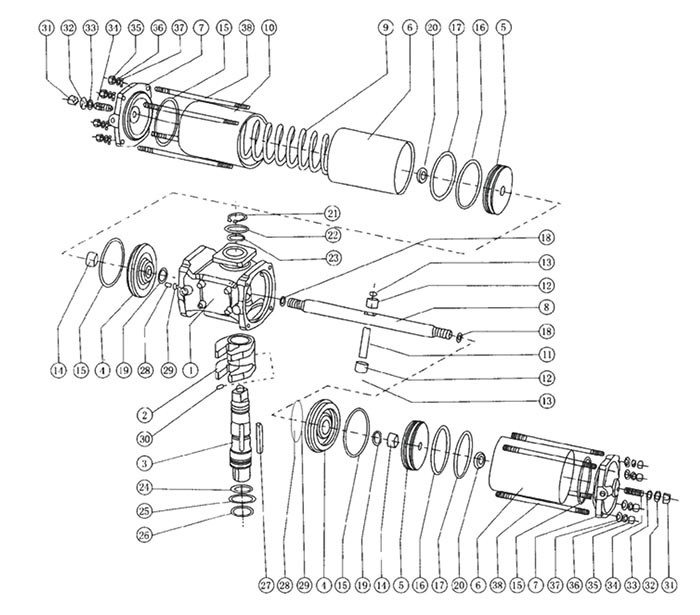

AW型气动执行器构造图

AW型气动执行器构造图

AW型气动执行器结构图

AW型气动执行器结构图

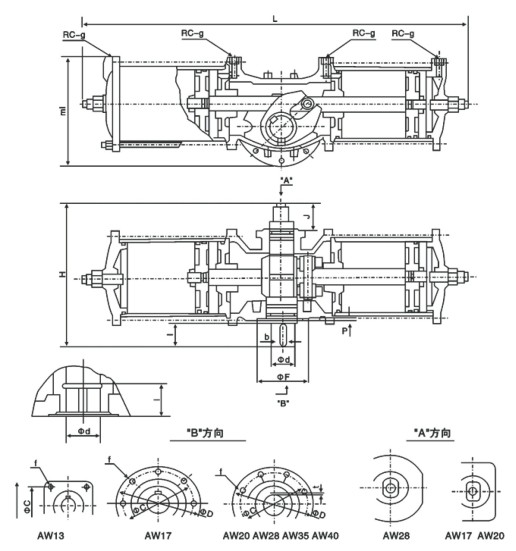

AW型气动执行器双作用安装尺寸

型号 L ml H C D f d I F P b t
AW13 640 201 266 140 140 4-M12 32 37 80 4 12 3.5
AW17 827 270 348 160 190 4-M16 45 50 120 4 14 3.5
AW20 1162 350 425 200 232 8-M16 60 55 140 4 16x2 4
AW28 1380 460 527 280 318 8-M16 75 70 220 4 20x2 5
AW35
AW40		 1860 545 440 300 350 8-M24 105 100 200 10 28x2 6.4

AW型气动执行器构造图

AW型气动执行器构造图

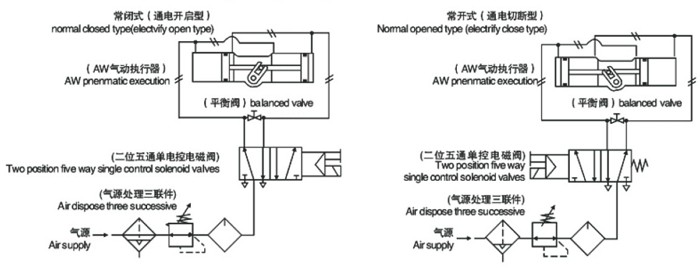

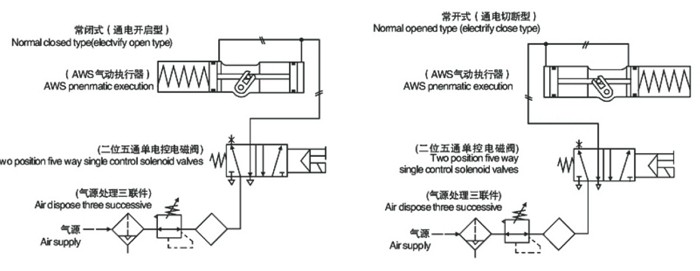

AW型气动执行器双作用式配管原理

AW型气动执行器双作用式配管原理

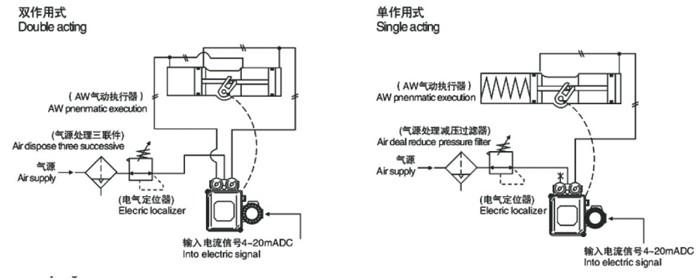

AW型气动执行器调节式配管原理

AW型气动执行器调节式配管原理
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要AW型气动执行器产品详细样本。
