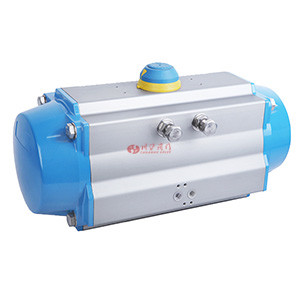

AT型气动执行器图片
驱动形式 角行程(0-90°)
作用形式 双作用、单作用(弹簧复位)
控制方式 ON-OFF(配电磁阀)、DC4~20mA(配阀门定位器)
气源压力 0.4-0.7MPa
气源接口 G1/8"、G1/4"、G1/2"
壳体材质 铝合金、不锈钢
选配附件 电磁阀、限位开关、接近开关、气源三联件、保位阀、阀门定位器、手轮

AT型气动执行器 型号:AT-D/AT-S

AT型气动执行器是将压缩空气为动力,通过活塞齿条、齿轮的机械传动,以角行程输出扭距的气动执行器,产品外型小、重量轻、使用寿命长性能高。是目前一种新型的气动执行器产品。分为双作用和单作用(弹簧复位)。适用于角行程控制阀(球阀、蝶阀类)的开关和调节。也可用于其它需要回转的场合。

执行机构选型
AT型气动执行器配用在球阀、蝶阀等旋转型阀门中,具有重量轻,结构紧凑、使用方便、控制精度高、性能稳定等特点。可用于开关型场合(阀门一开一闭,配电磁换向阀、阀位反馈、空气过滤减压阀)和调节型场合(配定位器,控制信号4-20mA控制阀门开度,实现流量调节)。

AT型气动执行器 产品特点

1、齿轮齿条双活塞对称结构设计,动作快速平稳,精度高,输出功率大,通过简单的改变活塞装配位置可得到反方向旋转。
2、挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟隆涂层),使用寿命更长,摩擦系数低。
3、一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。
4、组合式预符荷安全弹簧组,不论在装配过程或使用现场中,都能方便而安全的安装或增减弹簧数量。
5、外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是精确方便,调节阀开和阀关位置,如需全行程调节时则另外在两个端盖处配置较长调节螺钉。
6、多功能位置指示器,现场可视化指示,符合VID/VIE3845、NAMUR标准槽,能安装并输出所有附件,如限位开关盒、电气定位器、位置传感器(倍加福、图尔克)。
7、气源接口符合NRMAR标准,可直接安装NUMAR标准电磁阀。
8、齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦,并且增加润滑,使其低摩擦、长寿命。
9、所有的紧固件均采用不锈钢材料,长期抗腐蚀。
10、连接部分符合全新国际标准规范ISO5211,DIN3337(F03-F25)使产安装具有互换性、通用性。

AT型气动执行器 工作原理

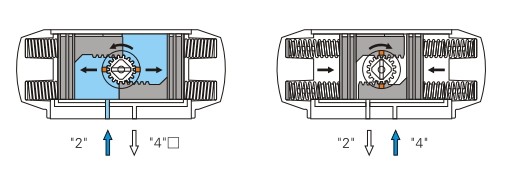

双作用式

当气源压力从气口(2)进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,两端气腔的空气通过气口(4)排除, 同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。反之气源压力从气口(4)进入气缸两端气腔时,使两活塞向 气缸中间方向移动,中间气腔的空气通过气口(2)排除,同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。 (如果把活塞相对反方向安装,输出轴变为反向旋转,即为双作用反转型)

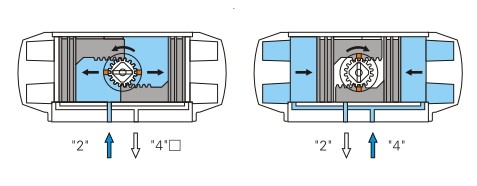

单作用式(弹簧复位)

当气源压力从气口(2)进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,使两活塞分离向气缸两端方向移动, 迫使两端的弹簧压缩,两端气腔的空气通过气口(4)排出,同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。当 气源压力经过电磁阀换向后,气缸的两活塞在弹簧的弹力下向中间方向移动,中间气腔的空气从气口(2)排除,同时使两 活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。(如果把活塞相对反方向安装,弹簧复位输出轴变为反向旋转,即为单作用反转型)

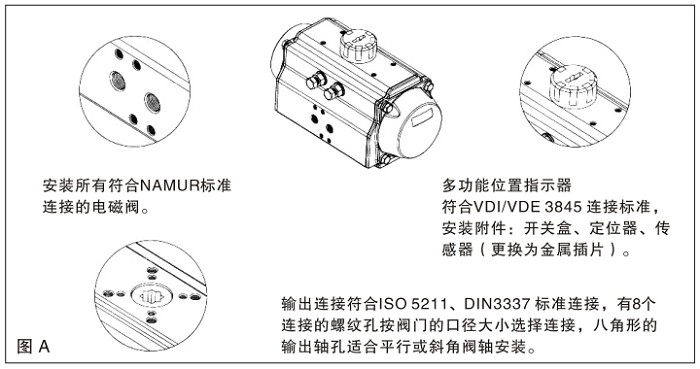

AT型气动执行器控制和连接

AT型气动执行器控制和连接

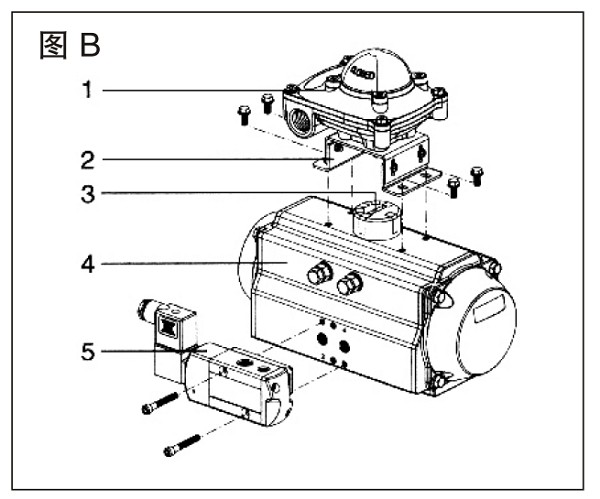

AT型气动执行器安装电磁阀和开关盒图B

AT型气动执行器控制和连接

电磁阀安装:
在装一个电磁阀5之前确定和执行器4一起处在常态位置(关闭位置),标准的装配组合旋转方向顺时针方向为关,指示器3上面的沟槽一定是对在执行器4关闭位置,然后参考电磁阀5的标记和执行器4标记一致后对准安装。
开关盒安装:
在执行器4上安装开关盒1时确定显示为CLOSED位置,通过合适高度的支架2对准指示器3上面的沟槽后使用四个螺栓安装。

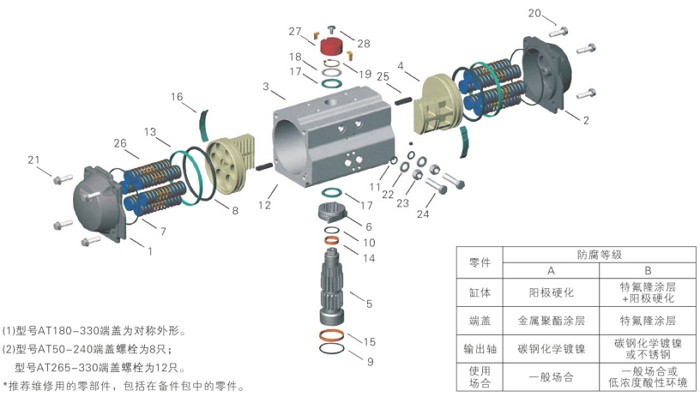

AT型气动执行器拆解图

AT型气动执行器拆解图
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要AT型气动执行器产品详细样本。
  • CHV电动执行器
  • 执行器和附件
    CHV电动执行器(配球阀使用、有开关型和调节型、电压AC220V、DC24V、AC380V)
  • CHQ防爆电动执行器
  • 执行器和附件
    CHQ防爆电动执行器(配球阀使用、防爆型、开关型带无源触点反馈、电压可选)
  • CHQ防爆电动执行器
  • 执行器和附件
    CHQ防爆电动执行器(配球阀使用、调节型、输入输出信号4-20mA、电压可选)
  • CHQ防爆智能电动执行器
  • 执行器和附件
    CHQ防爆智能电动执行器(配球阀使用、智能一体化、带现场操作、电压可选)
  • CH电动执行器
  • 执行器和附件
    CH电动执行器(配球阀使用、开关型带无源触点反馈、电压AC220V、DC24V、AC380V)
  • CH电动执行器
  • 执行器和附件
    CH电动执行器(配球阀使用、调节型输入输出4-20mA、电压可选)
  • CHQ防爆智能电动执行器
  • 执行器和附件
    CHQ防爆智能电动执行器(配球阀使用、带蜗轮箱、智能一体化、带现场操作、电压可选)
  • 保位阀
  • 执行器和附件
    保位阀(气源故障后、保位阀切断气源通道、使阀门保持断气前位置)
  • 电磁阀
  • 执行器和附件
    电磁阀(控制气动执行器进气、接收电信号来控制阀门开和关、电压AC220V、DC24V可选)
  • 限位开关
  • 执行器和附件
    限位开关(配合气动执行器使用、反馈阀门开和关、输出无源触点信号)
  • 空气减压阀
  • 执行器和附件
    空气减压阀(配合定位器使用、减小空压机管道送过来的气源压力、使得执行器正常工作)
  • 气源三联件
  • 执行器和附件
    气源三联件(过滤空压机气源、并且控制气源压力大小、使得气压符合执行器气压使用)

AT型气动执行器 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

AT型气动执行器 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
