薄型高平台球阀

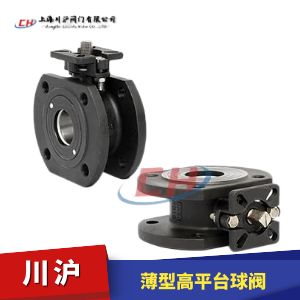

薄型高平台球阀图片
阀体材质 WCB碳钢、304不锈钢、316不锈钢
公称通径 DN15~200mm
公称压力 PN1.6MPa、2.5MPa、4.0MPa、Class150
密封形式 聚四氟乙烯PTFE密封(-40~+150℃)、对位聚苯PPL密封(-29-+280℃)
适用介质 水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质
驱动形式 手柄、蜗轮、电动、气动、液动等
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

薄型高平台球阀 型号：Q71F/Q71PPL

薄型高平台球阀用于PN16~PN40 的各种管路上，用于截断或接通管路中的介质。免支架安装，可以和电动执行器或气动执行器进行直接连接，也可以在轴上安装手柄，实现手动功能。阀芯O型结构适合切断场合使用，阀芯V型结构适合调节流量大小场合使用。根据不同的介质和介质的温度，选择合适的阀座。

执行机构选型
薄型高平台球阀通过支架和联轴器和电动执行机构和气动执行机构连接，组成，电动薄型高平台球阀（开关型和调节型控制信号4-20mA）和气动薄型高平台球阀（开关型和调节型控制信号4-20mA）

薄型高平台球阀 零部件参数

序号NO. 零件名称PARTS 材质MATERIAL
1 阀体BODY WCB CF8 CF8M
2 阀座SEAT PTFE
3 球体BALL CF8 CF8 CF8M
4 O形圈O-RING FPM
5 垫片GASKET PTFE
6 阀盖BONNET WCB CF8 CF8M
7 螺柱BOLT 304
8 螺母NUT 304
9 阀杆STEM 304 304 316
10 阀杆垫圈STEMWASHER PTFE+25%GF
11 O形圈O-RING FPM
12 填料PACKING PTFE
13 耐磨垫WEARWASHER PTFE+25%GF
14 压圈GLAND 304
15 蝶形弹簧DISCSPRING 304
16 压板GLANDFLANGE CF8
17 定位片STOPPER 304
18 内六角螺钉HEXSOCKETBOLT 304
19 螺母NUT 304
20 手柄HANDLE WCB/CF8
21 螺栓BOLT 304
22 螺母NUT 304

薄型高平台球阀 结构图

薄型高平台球阀结构图

薄型高平台球阀 安装尺寸

尺寸Nominal Diameter L d D2 D1 D b f n-M H W Ra Rb A B K×K
15 1/2" 35 15 45 65 95 10 2 4-M12 81 150 3.0 3.0 36 42 9X9
20 3/4" 38 20 55 75 105 10.5 2 4-M12 86 150 3.0 3.0 36 42 9X9
25 1" 43 25 65 85 115 12 2 4-M12 93 180 3.0 3.5 42 50 11X11
32 1-1/4" 53 32 78 100 135 15 2 4-M16 103 180 3.0 3.5 42 50 11X11
40 1-1/2" 63 38 85 110 145 16 2.5 4-M16 120 210 3.5 4.5 50 70 14X14
50 2" 73 44 100 125 160 16.5 2.5 4-M16 127 210 3.5 4.5 50 70 14X14
65 2-1/2" 95 57 120 145 180 18 3 4-M16 144 260 4.5 5.5 70 102 17X17
80 3" 118 73 135 160 195 20 3 8-M16 154 260 4.5 5.5 70 102 17X17
100 4" 140 90 155 180 215 20 3 8-M16 172 330 4.5 5.5 70 102 17X17
125 5" 165 110 185 210 250 22 3 8-M16 220 650 5.5 6.5 102 125 22X22
150 6" 195 145 210 240 285 22 3 8-M20 245 800 5.5 6.5 102 125 27X27
200 8" 275 195 265 295 340 24 3 12-M20 340 1000 5.5 6.5 102 125 27X27
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要薄型高平台球阀产品详细样本。
