气动小流量调节阀

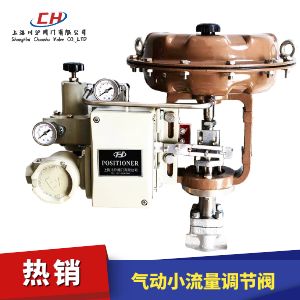

气动小流量调节阀图片
阀体材质 WCB、304不锈钢、316不锈钢、铬钼钢、双相不锈钢
公称通径 DN2-25mm
压力范围 1.6、2.5、4.0、6.4、10.0、16.0、20.0Mpa
阀盖形式 标准型(-40~250℃)、低温型(196~0℃)、高温型(0~560℃)、波纹管型(-100~400℃)
适用介质 水、蒸汽、石油、天然气等
控制附件 HEP定位器、YT定位器、西门子定位器、山武定位器、电磁阀、限位开关、保位阀、手轮
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

气动小流量调节阀 型号：ZJSW

气动小流量调节阀是由气动多弹簧薄膜执行机构和小流量调节阀组成，用于控制管道微小流量，小流量调节阀阀体的具体选型是根据客户提供的阀前压力、阀后压力、介质种类、介质温度、流量大小来具体选型。技术工程师根据客户提供的参数，确定阀座缩径，进而控制阀门的流量大小。

阀门定位器
气动小流量调节阀标配HEP阀门定位器，控制信号4-20mA（选配带反馈信号4-20mA）。气动调节阀可以配国产YT-1000L型定位器或者是进口阀门定位器，如山武定位器、西门子定位器、韩国永泰定位器等进口品牌定位器。

气动小流量调节阀 技术参数

公称通径(DN) G3/8"、1/2"、G3/4"、G1"
阀座直径(dn) 1.5 2 3 4 5 6 7 8 9 10 11 12 15
额定流量系数KV 0.025 0.05 0.08 0.12 0.20 0.32 0.50 0.80 1.00 1.40 1.55 1.85 2.23
允许压差(MPa) ≤公称压力
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0
流量特性 等百分比、直线性
配用执行器型号 ZHA/B-11
额定行程(mm) 8 10 12
阀盖形式 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 单座式

气动小流量调节阀 零部件参数

零部件 材质
阀体 WCB 304 316 316L
垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片
阀座 304 304 316 316L
阀芯 304 304 316 316L
阀盖 WCB 304 316 316L
阀杆 304 304 316 316L
填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
填料压盖 WCB 304 316 316L

气动小流量调节阀 性能参数

项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30：1

气动小流量调节阀 结构图

气动小流量调节阀结构图

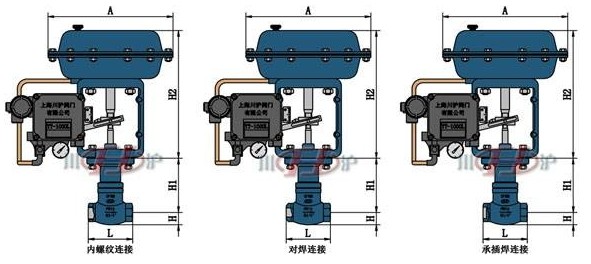

气动小流量调节阀 外形尺寸

公称通径DN 阀座直径dn L H H1 H2 A
G3/8" 1.5～15 95 30 130 350 230
G1/2" 1.5～15 95 30 130 350 230
G3/4" 1.5～15 110 30 130 350 230
G1" 1.5～15 110 30 130 350 230
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要气动小流量调节阀产品详细样本。
