气动套筒调节阀

气动套筒调节阀型号
阀体材质 WCB、304不锈钢、316不锈钢、铬钼钢、双相不锈钢
公称通径 DN15-350mm
压力范围 1.6、2.5、4.0、6.4、10.0、16.0、20.0Mpa
阀盖形式 标准型(-40~250℃)、低温型(196~0℃)、高温型(0~560℃)、波纹管型(-100~400℃)
适用介质 水、蒸汽、石油、天然气等
控制附件 HEP定位器、YT定位器、西门子定位器、山武定位器、电磁阀、限位开关、保位阀、手轮
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

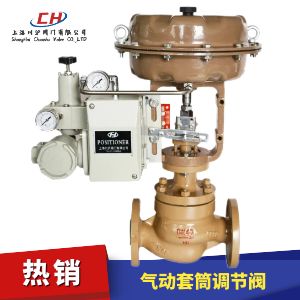

气动套筒调节阀 型号：ZJSM

气动套筒调节阀是由气动多弹簧薄膜执行机构和套筒阀组成，套筒阀由于阀芯采用了套筒平衡式结构的因而阀杆上不平衡力很小，稳定性好，适用于阀两端压差较高的场合。由于阀芯凹于套筒的侧导向，受涡流冲击所产生的振动被减弱。故具有噪音低、空化作用小、寿命长等优点。广泛应用与精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于流量大、压差大、泄漏量要求不高的场合。

阀门定位器
气动套筒调节阀标配HEP阀门定位器，控制信号4-20mA（选配带反馈信号4-20mA）。气动调节阀可以配国产YT-1000L型定位器或者是进口阀门定位器，如山武定位器、西门子定位器、韩国永泰定位器等进口品牌定位器。

气动套筒调节阀 技术参数

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 直线 10 11 17.6 27.5 44 69 110 176 275 440 630 1000 1600
等百分 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允许压差(MPa) 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0
额定行程(mm) 16 25 40 60 100
配用执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
阀盖形式 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 平衡式阀芯(套筒导向)
流量特性 直线性、等百分比

气动套筒调节阀 零部件参数

零部件 材质
阀体 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
阀座 304 304 316 316L
阀芯 304 304 316 316L
垫片 PTFE、金属石墨缠绕垫片
阀盖 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
密封填料 PTFE、柔性石墨、对位聚苯
填料压盖 304 304 316 316L

气动套筒调节阀 性能参数

项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30：1

气动套筒调节阀 结构图

气动套筒调节阀结构图

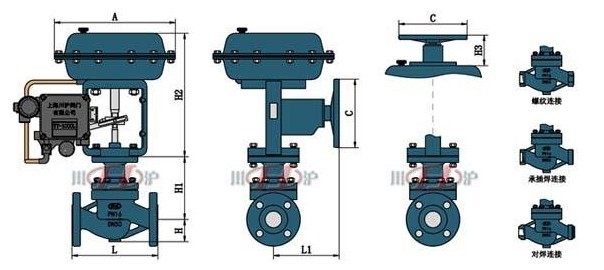

气动套筒调节阀 外形尺寸

公称通径 DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 181 184 200 222 254 276 298 352 410 451 550 640 880
PN40 194 197 200 235 267 292 317 368 425 473 640 760 910
PN64 206 200 210 251 286 311 337 394 440 508 670 810 950
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260
H1 132 132 158 170 179 214 221 234 270 294 331 390 450
H2 298 298 298 298 298 380 380 380 510 510 510 650 650
H3 180 180 180 180 180 236 236 236 310 310 310 380 380
L1 280 280 280 280 280 350 350 350 475 475 475 560 560
A 282 282 282 282 282 360 360 360 470 470 470 580 580
C 220 220 220 220 220 270 270 270 320 320 320 400 400
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要气动套筒调节阀产品详细样本。
