气动三通调节阀

气动三通调节阀型号
阀体材质 WCB、304不锈钢、316不锈钢、铬钼钢、双相不锈钢
公称通径 DN15-350mm
压力范围 1.6、2.5、4.0、6.4Mpa
阀盖形式 标准型(-40~250℃)、低温型(196~0℃)、高温型(0~560℃)、波纹管型(-100~400℃)
适用介质 水、蒸汽、石油、天然气等
控制附件 HEP定位器、YT定位器、西门子定位器、山武定位器、电磁阀、限位开关、保位阀、手轮
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

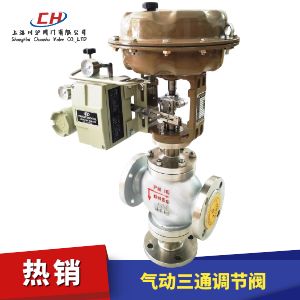

气动三通调节阀 型号：ZJSF/ZJSH

气动三通调节阀是由气动多弹簧薄膜执行机构和三通阀组成，气动三通调节阀有合流和分流两种结构形式，阀芯结构采用圆筒薄窗口，并采用阀芯侧面导向，三通阀在某些场合可以代替两个二通阀和一个三通接管而得到广泛的应用，常用于热交换器的两相调节，也可用于简单的配比调节。广泛用于流量系数大，泄漏量要求比较严的电力、冶金、石油、化工、轻工、环保等行业的工业自动控制系统中。

阀门定位器
气动三通调节阀标配HEP阀门定位器，控制信号4-20mA（选配带反馈信号4-20mA）。气动调节阀可以配国产YT-1000L型定位器或者是进口阀门定位器，如山武定位器、西门子定位器、韩国永泰定位器等进口品牌定位器。

气动三通调节阀 技术参数

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 分流阀 6.3 8.5 13 21 34 53 85 135 210 340 535 800 1360
合流阀 - - - - - - 85 135 210 340 535 800 1360
允许压差(MPa) 3.5 3.2 2.2 2.2 1.4 1.38 0.94 0.61 0.51 0.36 0.2 0.19 0.13
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0
配用执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
额定行程(mm) 16 25 40 60 100
流量特性 直线性、等百分比
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 双导向型套筒式阀芯
阀盖形式 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)

气动三通调节阀 零部件参数

零部件 材质
阀体 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
阀座 304 304 316 316L
阀芯 304 304 316 316L
垫片 PTFE、金属石墨缠绕垫片
阀盖 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
密封填料 PTFE、柔性石墨、对位聚苯
填料压盖 304 304 316 316L

气动三通调节阀 性能参数

项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30：1

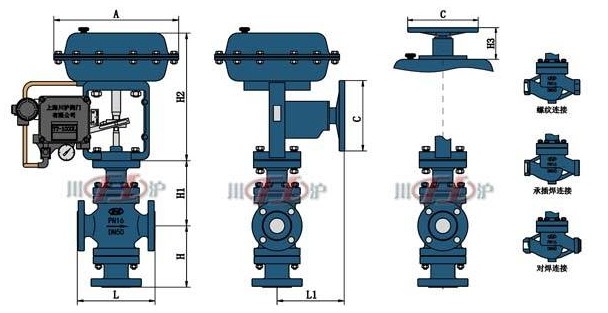

气动三通调节阀 结构图

气动三通调节阀结构图

气动三通调节阀 外形尺寸

公称通径 DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 180 185 200 220 250 275 305 350 410 450 550 670 770
PN40 185 190 210 230 255 285 310 355 425 460 560 690 795
PN64 190 200 220 240 265 295 320 370 400 475 570 752 819
H PN16/25 140 140 150 160 180 200 222 230 270 280 306 474 584
PN40 140 140 150 160 180 200 222 230 270 280 306 474 584
PN64 150 160 170 180 200 220 240 260 300 322 380 495 605
H1 155 155 175 180 200 235 250 260 330 350 420 530 680
H2 298 298 298 298 298 380 380 380 510 510 510 650 650
H3 180 180 180 180 180 236 236 236 310 310 310 380 380
L1 280 280 280 280 280 350 350 350 475 475 475 560 560
A 282 282 282 282 282 360 360 360 470 470 470 580 580
C 220 220 220 220 220 270 270 270 320 320 320 400 400
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要气动三通调节阀产品详细样本。
