精小型气动调节阀

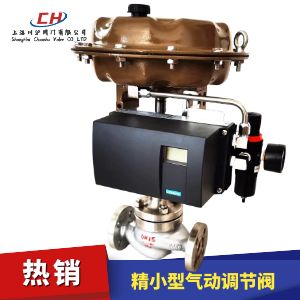

精小型气动调节阀图片
阀体材质 WCB、304不锈钢、316不锈钢、铬钼钢、双相不锈钢
公称通径 DN15-350mm
压力范围 1.6、2.5、4.0、6.4、10.0、16.0、20.0Mpa
阀盖形式 标准型(-40~250℃)、低温型(196~0℃)、高温型(0~560℃)、波纹管型(-100~400℃)
适用介质 水、蒸汽、石油、天然气等
控制附件 HEP定位器、YT定位器、西门子定位器、山武定位器、电磁阀、限位开关、保位阀、手轮
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

精小型气动调节阀 型号：ZJHP

精小型气动调节阀采用顶部导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。精小型气动调节阀有标准型、调节切断阀、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~300。适用液体温度由-196℃~+560℃范围内多种档次

阀门定位器
精小型气动调节阀标配HEP阀门定位器，控制信号4-20mA（选配带反馈信号4-20mA）。气动调节阀可以配国产YT-1000L型定位器或者是进口阀门定位器，如山武定位器、西门子定位器、韩国永泰定位器等进口品牌定位器。

精小型气动调节阀 技术参数

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 直线 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
等百分 6.3 10 16 25 40 63 100 160 250 360 570 850 1180
允许压差(MPa) 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.2 0.1
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0
额定行程(mm) 16 25 40 60 100
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
流量特性 直线性、等百分比
阀盖形式 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 单座柱塞型阀芯

零部件参数

序号 名称
1 阀体
2 阀座
3 阀芯
4 导向套
5 阀杆
6 阀盖
7 填料
8 填料压盖
9 指示盘
10 执行机构

性能参数

项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30：1

结构图

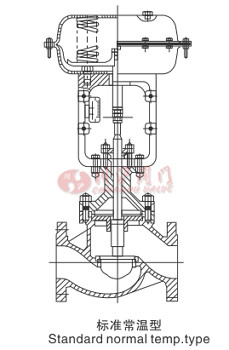

精小型气动调节阀结构图

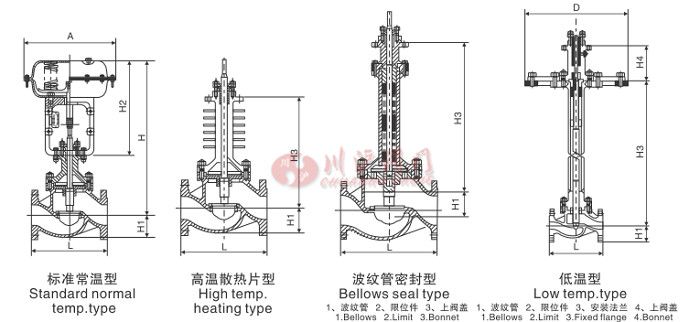

外形尺寸

公称通径DNmm 20 25 12 40 50 65 80 100 125 150 200 250 300
L PN1.6MPa 181 184 200 222 254 276 298 352 410 451 600 673 737
PN4.0MPa 194 197 210 235 267 292 317 368 425 473 600 708 775
PN6.4MPa 206 210 220 251 286 311 i37 394 440 503 650 752 819
A 280 360 470 580
H1 PN1.6和PN4.0MPa 53   68 73 60 90 98 108 123 140 168 225 245
PN6.4和PN10MPa 63 68 75 83 99 100 105 125 146 170 203 260 280
H2 执行机构 280 310 395 525 725
H3 高温散热片型 210 210 225 230 230 335 335 345 408 454 482 550 580
波纹管密封型 303 305 392 395 405 529 540 553 710 756 800 900 940
H 标准常温型 400 420 450 455 460 610 622 640 780 870 890 1205 1235
H3 750 900
低温型 H4 90 90 92 92 92 98 98 98 110 120 120 180 180
D MO 310 335 335 590 430 465 520 585 660 770 850 850
重量KG PN1.6和PN4.0Mpa 20 22 25 32 38 62 67 83 132 160 245 350 470
PN64和PN100MPa 24 25 30 42 52 78 82 102 170 190 285 500 660
低温型PN1.6和PN4.0Mpa 40 48 52 60 68 90 105 143 210 282 315 580 800
低温型PN64和PN10.0Mpa 50 60 65 75 85 112 131 178 262 352 393 725 980
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要精小型气动调节阀产品详细样本。
