气动高压焊接调节阀

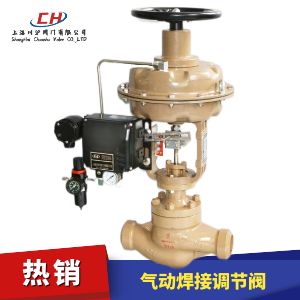

气动高压焊接调节阀图片
阀体材质 WCB、304不锈钢、316不锈钢、铬钼钢、双相不锈钢
公称通径 DN15-350mm
压力范围 1.6、2.5、4.0、6.4、10.0、16.0、20.0Mpa
阀盖形式 标准型(-40~250℃)、低温型(196~0℃)、高温型(0~560℃)、波纹管型(-100~400℃)
适用介质 水、蒸汽、石油、天然气等
控制附件 HEP定位器、YT定位器、西门子定位器、山武定位器、电磁阀、限位开关、保位阀、手轮
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

气动高压焊接调节阀 型号：ZJSP-GW/ZJSM-GW

气动高压焊接调节阀是由气动多弹簧薄膜执行机构和高压调节阀组成，是专为高压管道设计的高压调节阀，通过给定气动高压调节阀定位器控制信号4-20mA，来控制阀门开度，来完成对管道介质流量、温度、压力等调节。

阀门定位器
气动高压焊接调节阀标配HEP阀门定位器，控制信号4-20mA（选配带反馈信号4-20mA）。气动调节阀可以配国产YT-1000L型定位器或者是进口阀门定位器，如山武定位器、西门子定位器、韩国永泰定位器等进口品牌定位器。

气动高压焊接调节阀 技术参数

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 单座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
笼式 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允许压差(MPa) ≤ 公称压力
公称压力(MPa) 10.0、16.0、25.0、32.0、45.0
额定行程(mm) 16 25 40 60 100
阀盖形式 标准型(-17～+250℃)、高温型(+250～+450℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 单座式、笼式单座
流量特性 等百分比

气动高压焊接调节阀 零部件参数

零部件 材质
阀体 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
阀座 304 304 316 316L
阀芯 304 304 316 316L
垫片 PTFE、金属石墨缠绕垫片
阀盖 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
密封填料 PTFE、柔性石墨、对位聚苯
填料压盖 304 304 316 316L

气动高压焊接调节阀 性能参数

项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30：1

气动高压焊接调节阀 结构图

气动高压焊接调节阀结构图

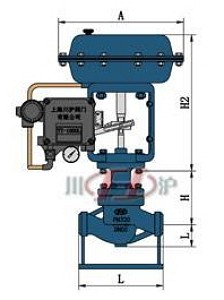

气动高压焊接调节阀 外形尺寸

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200
L 国标 国标压力：PN10.0、16.0、25.0、32.0、45.0MPa
美标压力：150LB、300LB、600LB、900LB、1500LB、2500LB
美标
H、H1、H2 H、H1：该尺寸根据工程师设计为准
H2、D：该尺寸根据调节阀力矩大小而定
D
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要气动高压焊接调节阀产品详细样本。
