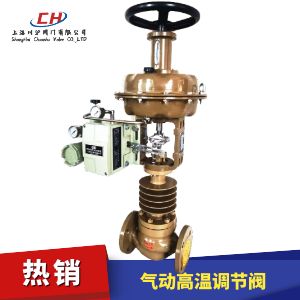

气动高温调节阀图片
阀体材质 WCB、304不锈钢、316不锈钢、铬钼钢、双相不锈钢
公称通径 DN15-350mm
压力范围 1.6、2.5、4.0、6.4、10.0Mpa
阀盖形式 高温型(0~560℃)
适用介质 水、蒸汽、石油、天然气等
控制附件 HEP定位器、YT定位器、西门子定位器、山武定位器、电磁阀、限位开关、保位阀、手轮
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

气动高温调节阀 型号:ZJSP-GW/ZJSM-GW

气动高温调节阀是由气动多弹簧薄膜执行机构和高温调节阀组成,阀体可以是单座调节阀带散热片,也可以是套筒调节阀带散热片。适用于高温介质,如高温导热油和蒸汽。通过给定高温调节阀定位器控制信号4-20mA,来控制阀门开度,来完成对管道介质流量、温度、压力等调节。

阀门定位器
气动高温调节阀标配HEP阀门定位器,控制信号4-20mA(选配带反馈信号4-20mA)。气动调节阀可以配国产YT-1000L型定位器或者是进口阀门定位器,如山武定位器、西门子定位器、韩国永泰定位器等进口品牌定位器。

气动高温调节阀 技术参数

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 单座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
套筒 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允许压差(MPa) 单座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0
额定行程(mm) 16 25 40 60 100
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
流量特性 等百分比、直线型
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 单座式、套筒式
阀盖形式 高温型(+250~+450℃)

气动高温调节阀 零部件参数

零部件 材质
阀体 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
阀座 304 304 316 316L
阀芯 304 304 316 316L
垫片 PTFE、金属石墨缠绕垫片
阀盖 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
密封填料 PTFE、柔性石墨、对位聚苯
填料压盖 304 304 316 316L

气动高温调节阀 性能参数

项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% 2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1

气动高温调节阀 结构图

气动高温调节阀结构图

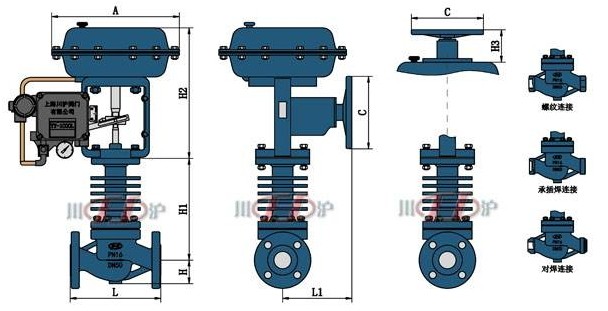

气动高温调节阀 外形尺寸

公称通径 DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 181 184 200 222 254 276 298 352 410 451 550 640 880
PN40 194 197 200 235 267 292 317 368 425 473 640 760 910
PN64 206 200 210 251 286 311 337 394 440 508 670 810 950
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260
H1 370 396 428 428 436 415 464 507 690 840 632 725 882
H2 298 298 298 298 298 380 380 380 510 510 510 650 650
H3 180 180 180 180 180 236 236 236 310 310 310 380 380
L1 280 280 280 280 280 350 350 350 475 475 475 560 560
A 282 282 282 282 282 360 360 360 470 470 470 580 580
C 220 220 220 220 220 270 270 270 320 320 320 400 400
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要气动高温调节阀产品详细样本。
  • 气动单座调节阀
  • 气动调节阀
    气动单座调节阀(材质碳钢、配HEP定位器、控制信号4-20mA)
  • 气动单座调节阀
  • 气动调节阀
    气动单座调节阀(材质不锈钢、配HEP定位器、控制信号4-20mA)
  • 气动套筒调节阀
  • 气动调节阀
    气动套筒调节阀(材质碳钢、配HEP定位器、控制信号4-20mA)
  • 气动套筒调节阀
  • 气动调节阀
    气动套筒调节阀(材质不锈钢、配HEP定位器、控制信号4-20mA)
  • 气动调节阀
  • 气动调节阀
    气动调节阀(材质不锈钢、气动薄膜执行器、配YT型定位器、控制信号4-20mA)
  • 气动调节阀
  • 气动调节阀
    气动调节阀(材质不锈钢、气动薄膜执行器、西门子定位器、控制信号4-20mA)
  • 气动调节阀
  • 气动调节阀
    气动调节阀(材质不锈钢、气动薄膜执行器、国产智能定位器带HART、控制信号4-20mA)
  • 气动调节阀
  • 气动调节阀
    气动调节阀(材质铸钢、气动薄膜执行器、ABB智能定位器、控制信号4-20mA)
  • 气动衬氟调节阀
  • 气动调节阀
    气动衬氟调节阀(材质碳钢衬氟、带波纹管、配HEP定位器、控制信号4-20mA)
  • 气动衬氟调节阀
  • 气动调节阀
    气动衬氟调节阀(材质碳钢衬氟、适合腐蚀性介质、配HEP定位器、控制信号4-20mA)
  • 气动衬氟调节阀
  • 气动调节阀
    气动衬氟调节阀(材质不锈钢衬氟、配HEP定位器、控制信号4-20mA)
  • 气动衬氟调节阀
  • 气动调节阀
    气动衬氟调节阀(材质碳钢衬氟、配YTC-3300型韩国永泰定位器、控制信号4-20mA)
  • 气动衬氟调节阀
  • 气动调节阀
    气动衬氟调节阀(材质碳钢衬氟、配azbil阿自倍尔智能定位器、控制信号4-20mA)
  • 气动隔膜调节阀
  • 气动调节阀
    气动隔膜调节阀(材质碳钢、内衬四氟套、配HEP定位器、控制信号4-20mA)
  • 气动三通调节阀
  • 气动调节阀
    气动三通调节阀(材质不锈钢、三通分流、配HEP定位器、控制信号4-20mA)
  • 气动双座调节阀
  • 气动调节阀
    气动双座调节阀(材质不锈钢、配YT型定位器、控制信号4-20mA)
  • 气动低温调节阀
  • 气动调节阀
    气动低温调节阀(材质不锈钢、带低温管、低温型、控制信号4-20mA)
  • 气动高温调节阀
  • 气动调节阀
    气动高温调节阀(材质碳钢、带散热片、高温型、配山武智能定位器)
  • 气动高温调节阀
  • 气动调节阀
    气动高温调节阀(材质碳钢、带散热片、高温型、配HEP型定位器)
  • 气动高温调节阀
  • 气动调节阀
    气动高温调节阀(材质铬钼钢、带散热片、高温型、配HEP型定位器)
  • 气动卫生级调节阀
  • 气动调节阀
    气动卫生级调节阀(材质不锈钢、卡箍连接、卫生级、配HEP型定位器)
  • 气动调节阀
  • 气动调节阀
    气动调节阀(材质碳钢、带手轮、配HEP型定位器、控制信号4-20mA)
  • 气动焊接调节阀
  • 气动调节阀
    气动焊接调节阀(材质碳钢、焊接连接、配HEP型定位器、控制信号4-20mA)
  • 气动小流量调节阀
  • 气动调节阀
    气动小流量调节阀(材质不锈钢、内螺纹连接、配YT型定位器、控制信号4-20mA)
  • 气动小流量调节阀
  • 气动调节阀
    气动小流量调节阀(材质不锈钢、内螺纹连接、配HEP型定位器、控制信号4-20mA)

气动高温调节阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

气动高温调节阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
